超久々のUp
すでにQGISは3.xにver.upしているのであった。
ノデボ：デンマークのコペンハーゲン
から北約40kmに位置する村
ラス・パルモス：スペイン・カナリア
諸島のグラン・カナリア島北部に位置
する県都
ジローナ：スペイン・カタルーニャ州
ジローナ県の県都
※ 以上Wikipediaから
また、QGIS本として「業務で使う林業QGIS 徹底使いこなしガイド」
が全国林業改良普及協会出版されている。
高価で大部ではあるが、いわゆる逆引きガイドとしても使える。
事例は林業に限定されてはいるが、各種業務で応用できる内容と
なっている。
QGISを実務に活用したいと考える人には有用だろう。
すでにQGISは3.xにver.upしているのであった。
ノデボ：デンマークのコペンハーゲン
から北約40kmに位置する村
ラス・パルモス：スペイン・カナリア
諸島のグラン・カナリア島北部に位置
する県都
ジローナ：スペイン・カタルーニャ州
ジローナ県の県都
※ 以上Wikipediaから
また、QGIS本として「業務で使う林業QGIS 徹底使いこなしガイド」
が全国林業改良普及協会出版されている。
高価で大部ではあるが、いわゆる逆引きガイドとしても使える。
事例は林業に限定されてはいるが、各種業務で応用できる内容と
なっている。
QGISを実務に活用したいと考える人には有用だろう。
(20:48)
2017年02月26日
鳴子ダムの3Dデータをプリントアウト
かなりのＶ字谷に
プリントアウト完了、サポート材だらけ。
精密なものではないが、ダムの造形としては十分…。

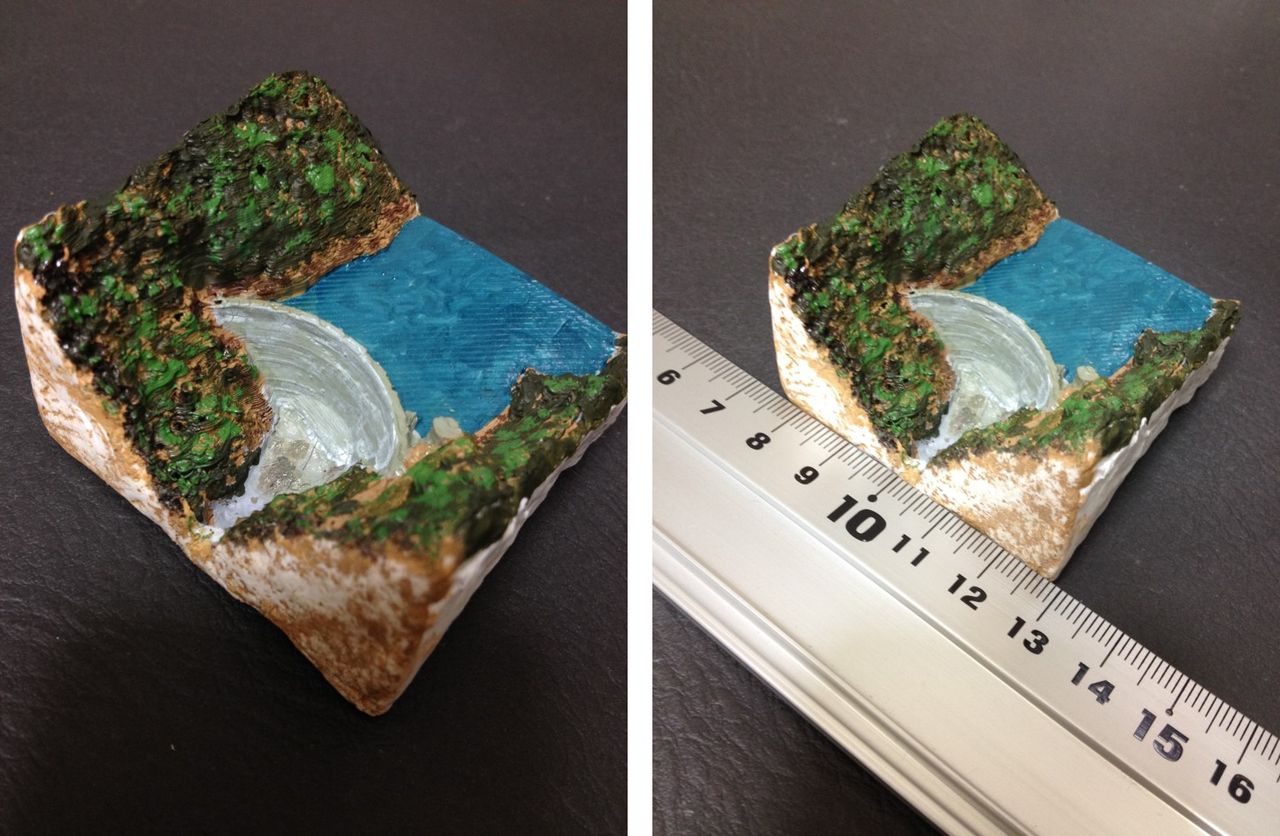

久々に模型店に出かけて、
色をつけてみた。
中学生時代の懐かしい感覚、これまた面白いかも。
かなりのＶ字谷に
ダムが建設されたことがよくわかる。
スゴイなぁ、土木の力
見飽きない訳である。
プリントアウト完了、サポート材だらけ。
精密なものではないが、ダムの造形としては十分…。
久々に模型店に出かけて、
色をつけてみた。
中学生時代の懐かしい感覚、これまた面白いかも。
(18:03)
2017年02月11日
28年末、宮城県大崎市鳴子温泉の鳴子ダムが土木学会の
「選奨土木遺産」に認定された。
認定理由は、「日本人技術者だけで建設した国内初の
アーチ式コンクリートダムで、その後のダム建設に多大な
影響を与えた」ということである。

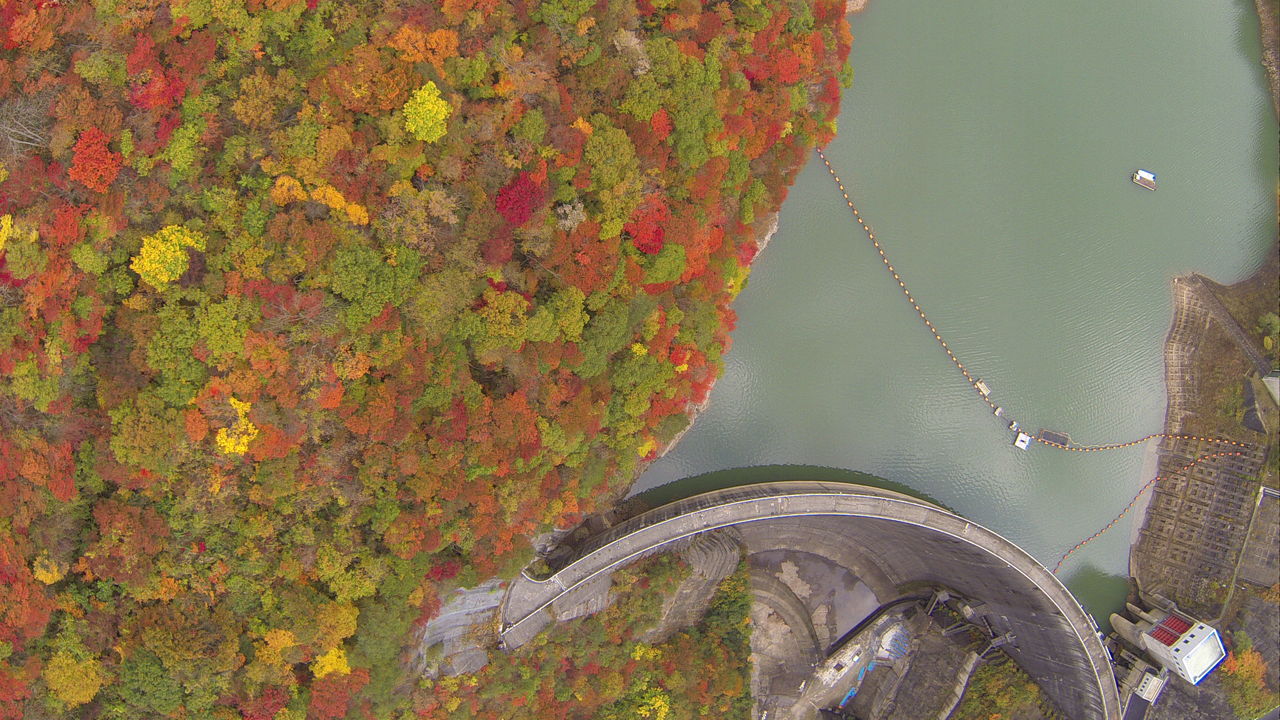

ということで、随分前（規制前）に撮影した

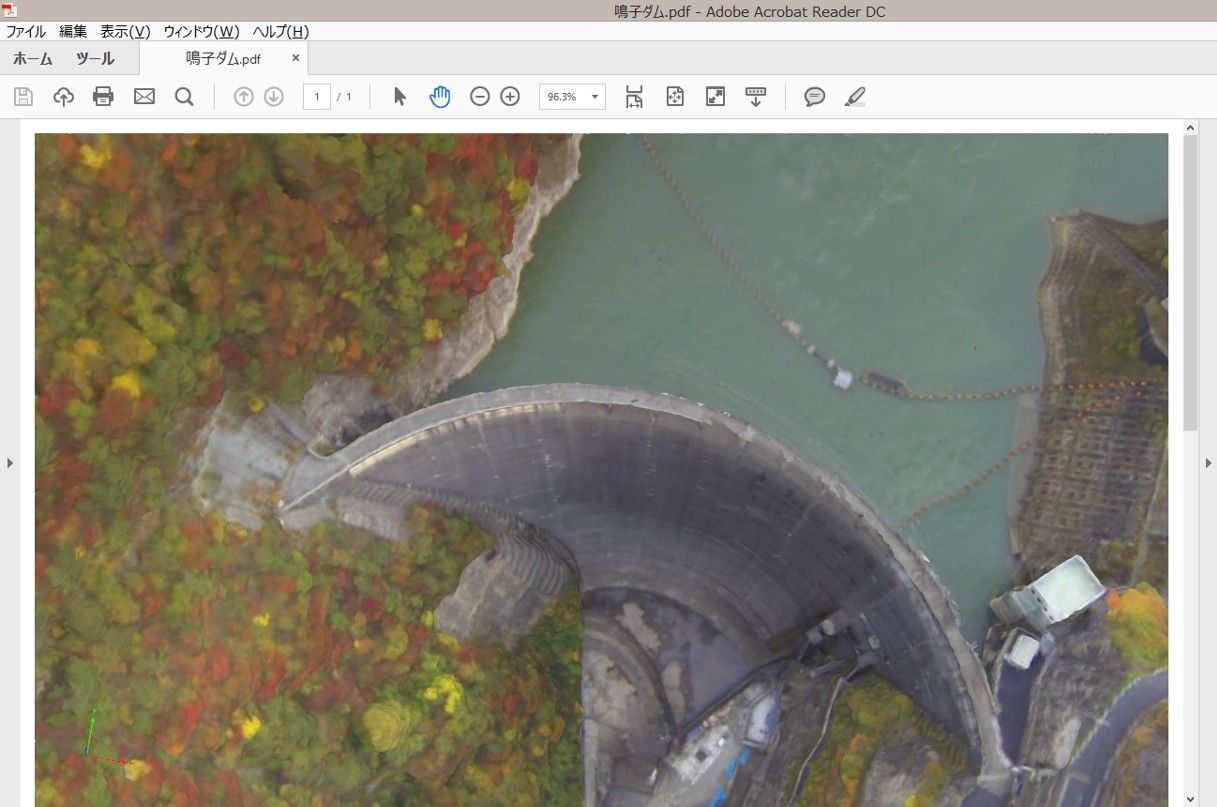

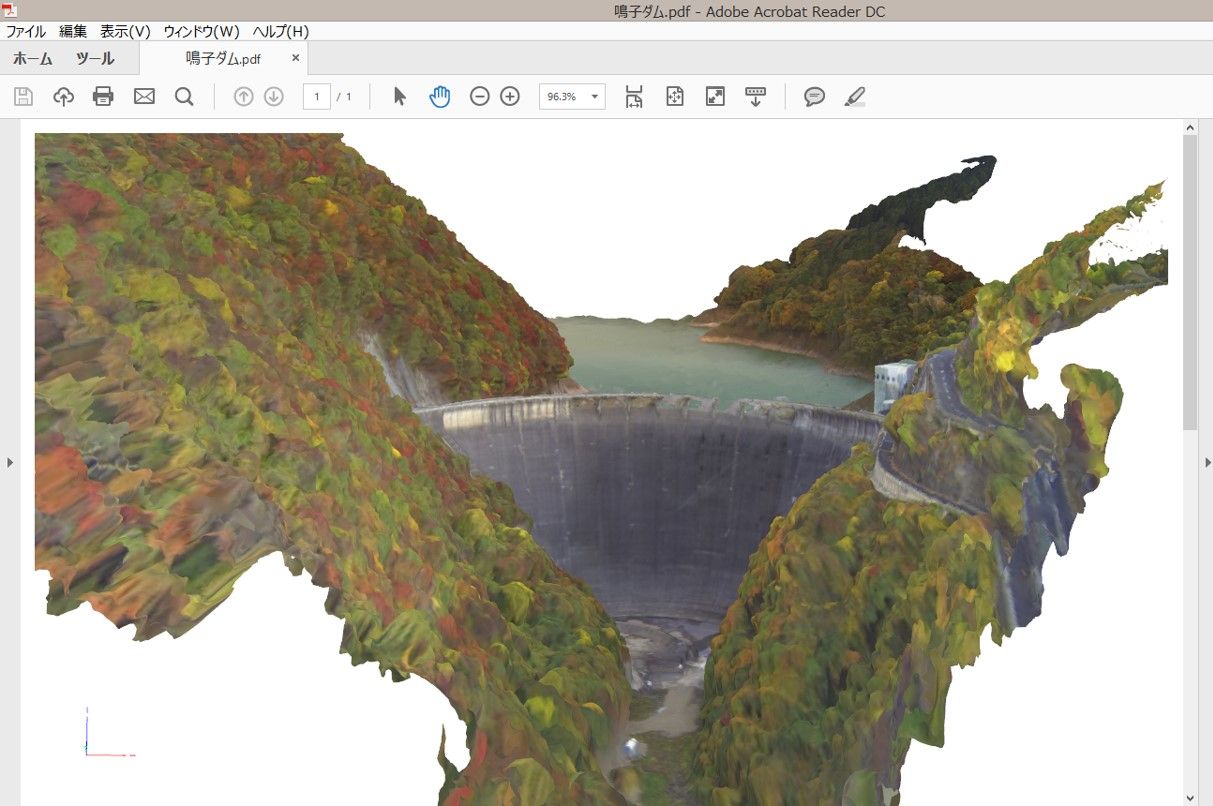

鳴子ダムの画像からphotoscanを使用して再３ＤＰＤＦ化
したものをＵｐしてみた。⇒ 鳴子ダム3DPDF

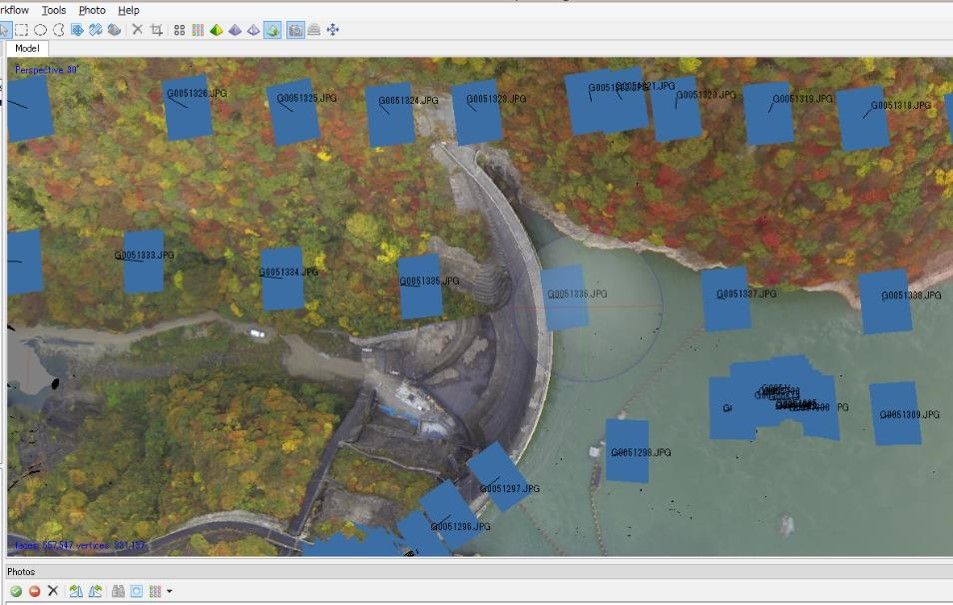

photoscanでスキャニング
相当なＶ字谷に構築されたことが良くわかる。
なお、鳴子ダムは日本人技術者で設計・建設された
初の純国産アーチダムで、１９５１年着工〜５７年完成。
紅葉の頃がおススメの時期
雄大です。
ＧＷ中の「すだれ放流と鯉のぼり」も有名
「選奨土木遺産」に認定された。
認定理由は、「日本人技術者だけで建設した国内初の
アーチ式コンクリートダムで、その後のダム建設に多大な
影響を与えた」ということである。
ということで、随分前（規制前）に撮影した
鳴子ダムの画像からphotoscanを使用して再３ＤＰＤＦ化
したものをＵｐしてみた。⇒ 鳴子ダム3DPDF
photoscanでスキャニング
相当なＶ字谷に構築されたことが良くわかる。
なお、鳴子ダムは日本人技術者で設計・建設された
初の純国産アーチダムで、１９５１年着工〜５７年完成。
紅葉の頃がおススメの時期
雄大です。
ＧＷ中の「すだれ放流と鯉のぼり」も有名
(21:26)
2016年10月02日
いよいよ３Dプリンターで造形する。
使用する３Dプリンターは、DeAGOSTINIの
マイ３Dプリンター「idbox」！である。
マイ３Dプリンター「idbox」！である。
半信半疑で組み立てたものだが、また紆余曲折はあったが、
結論から言えば、使える。
結論から言えば、使える。
もちろん、それなりの造形精度と大きさの範疇で、
ということになるのだろうが、
ということになるのだろうが、
個人的な趣味として島や地形等の出力を行うには、
必要十分である。
必要十分である。
細部は省略するが、Repetier idboxというソフトを使用し、
Stlデータを読み込む。

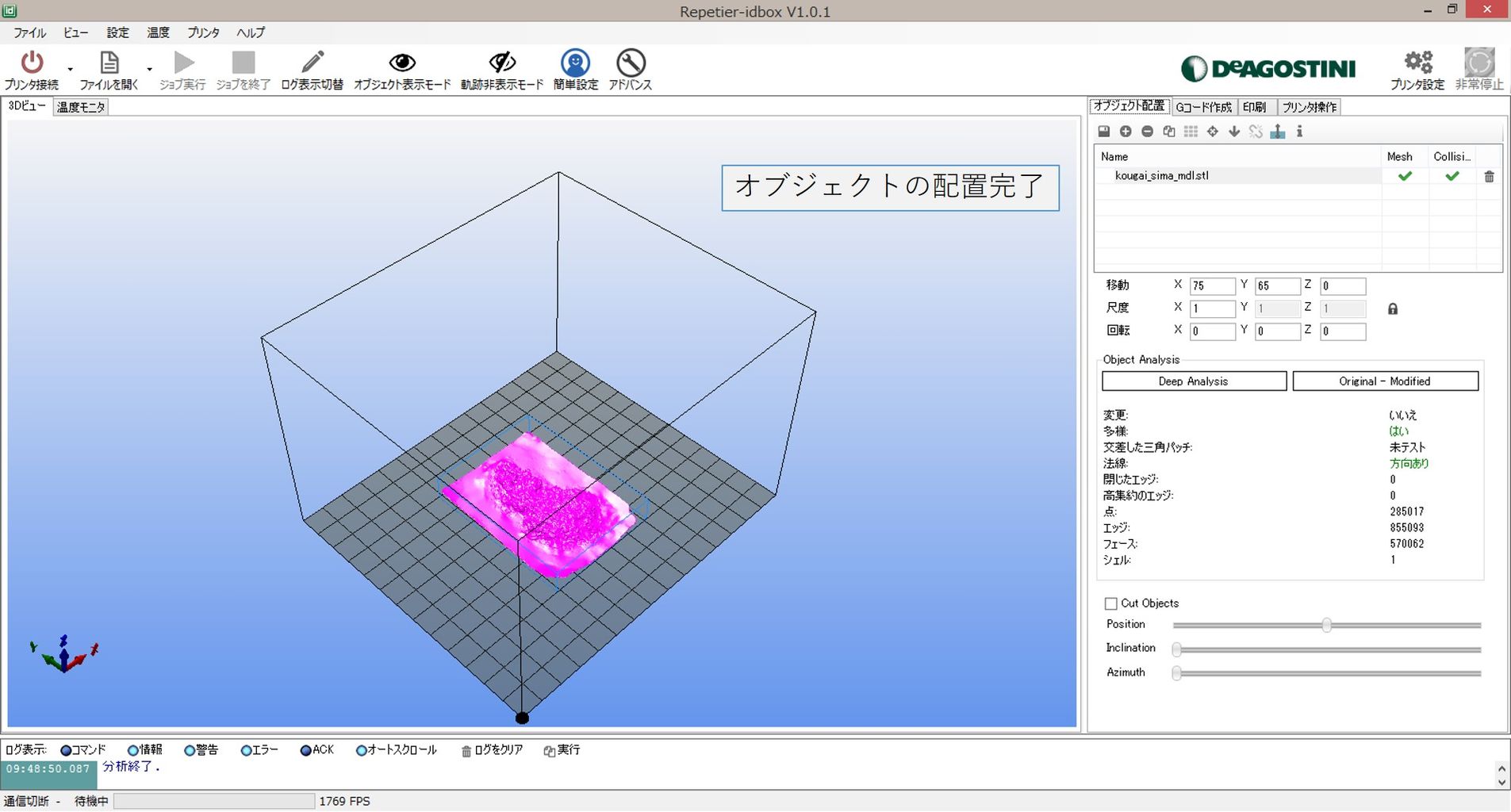

笄島データを読み込むとこんな感じになる。

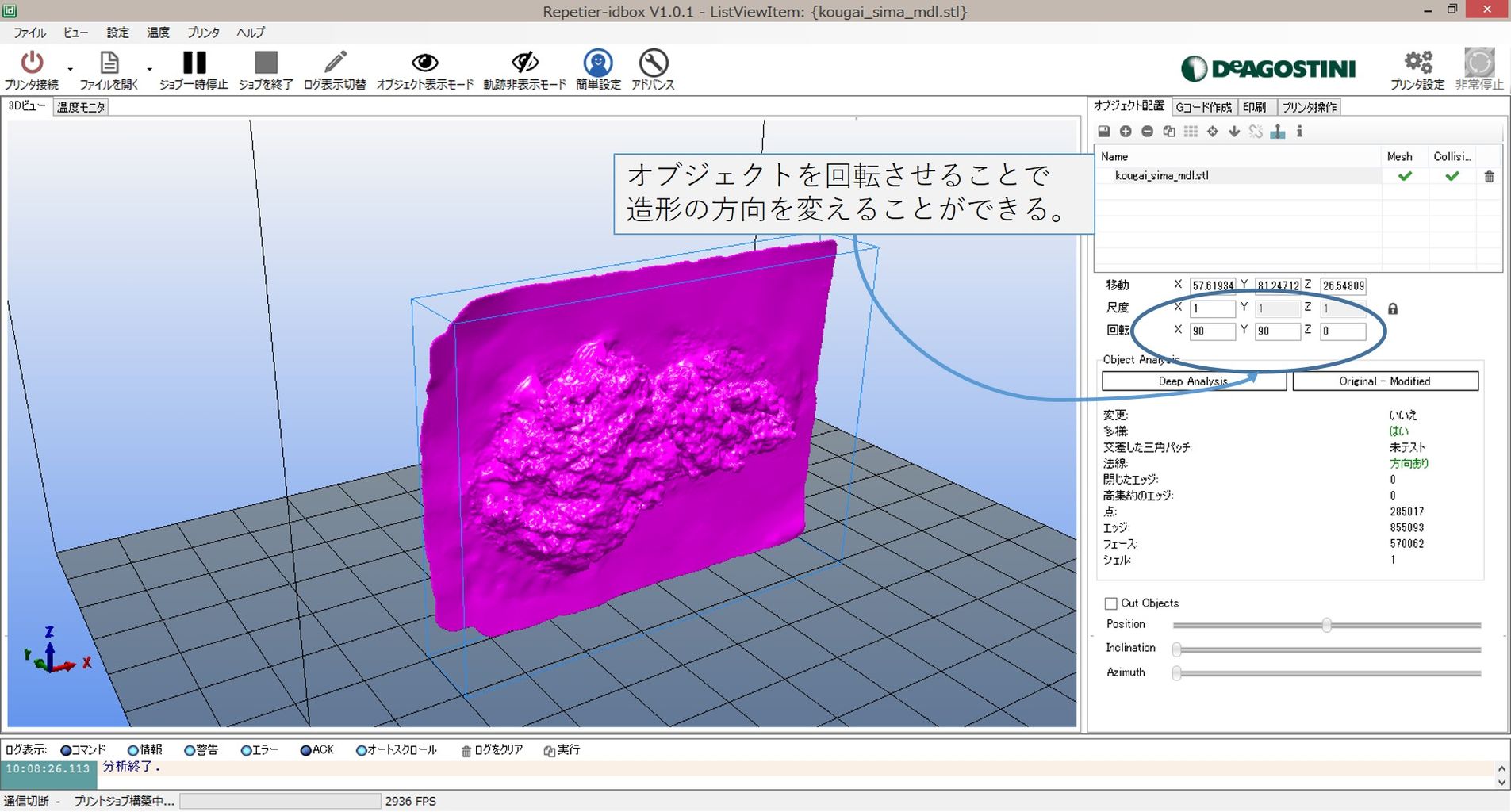

オブジェクトを回転させることで造形の方向を変えることができる。
オブジェクトを回転させることで造形の方向を変えることができる。
ここら辺りもトライ＆エラーだが、地形とかは縦の方が
比較的きれいに出力できるようだ。

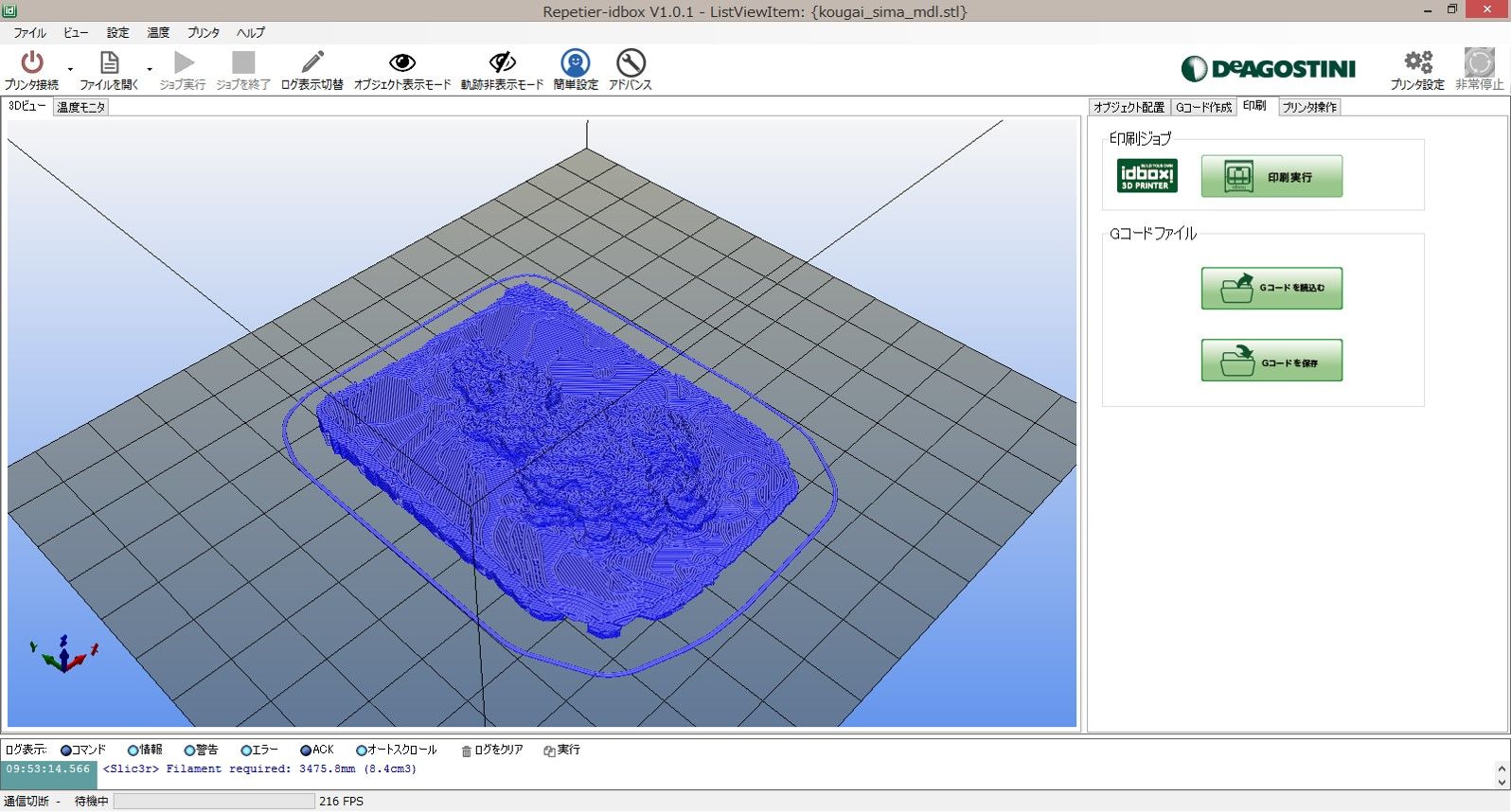

次にGコードなるデータを作成する。
これが最終的なプリントアウトデータになる。

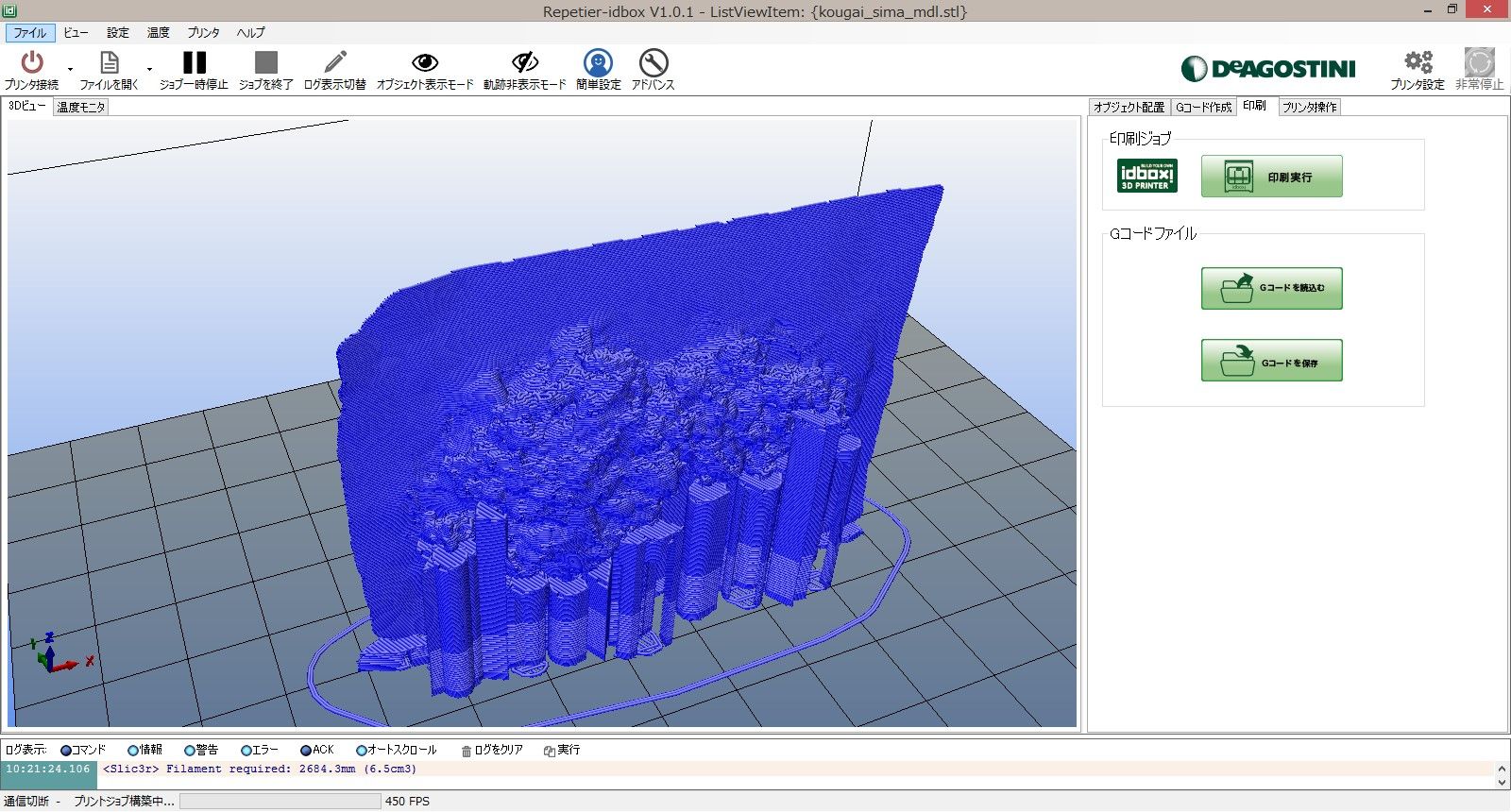

作成されたGコード
島の下部には
サポート材が形成されている。
サポート材が形成されている。
ちなみに横方向に作成したGコードはこんな感じ。
細かい設定等は、人それぞれにつき省略し、

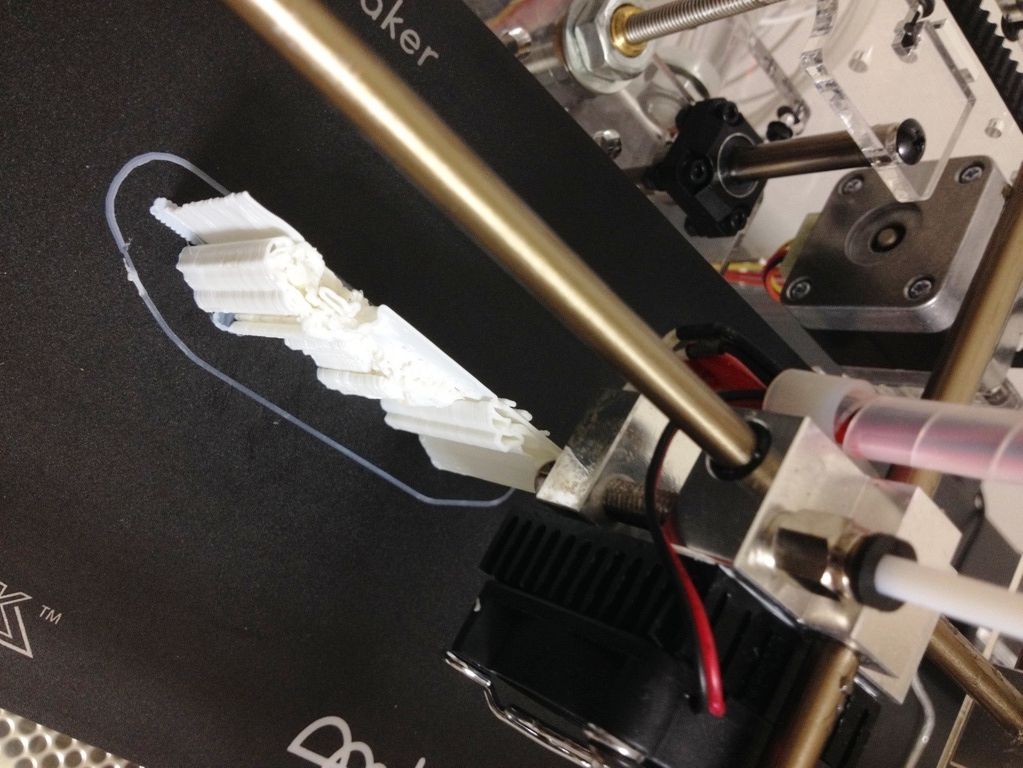

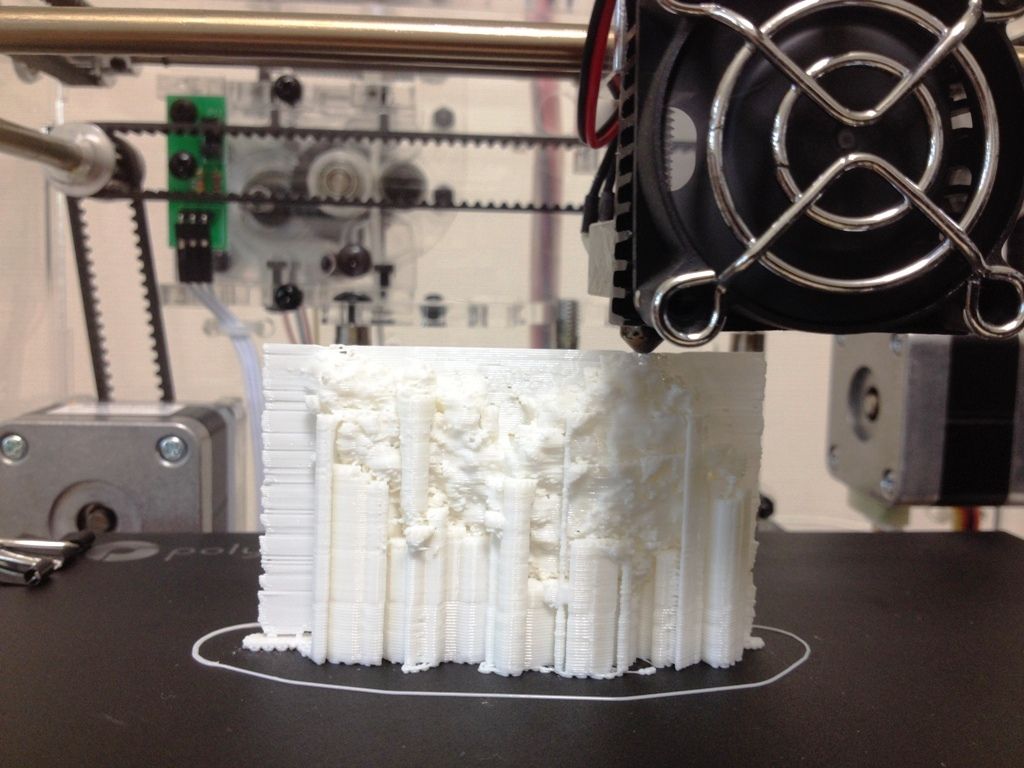

プリントアウト開始
もうすぐ完成・・・。

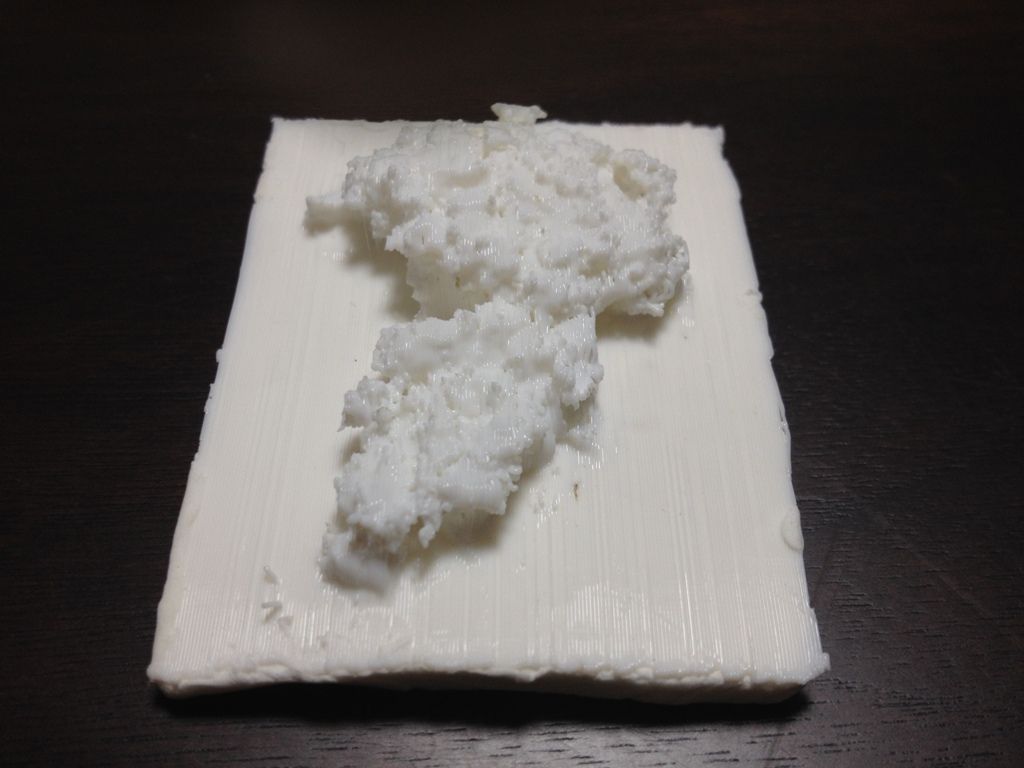

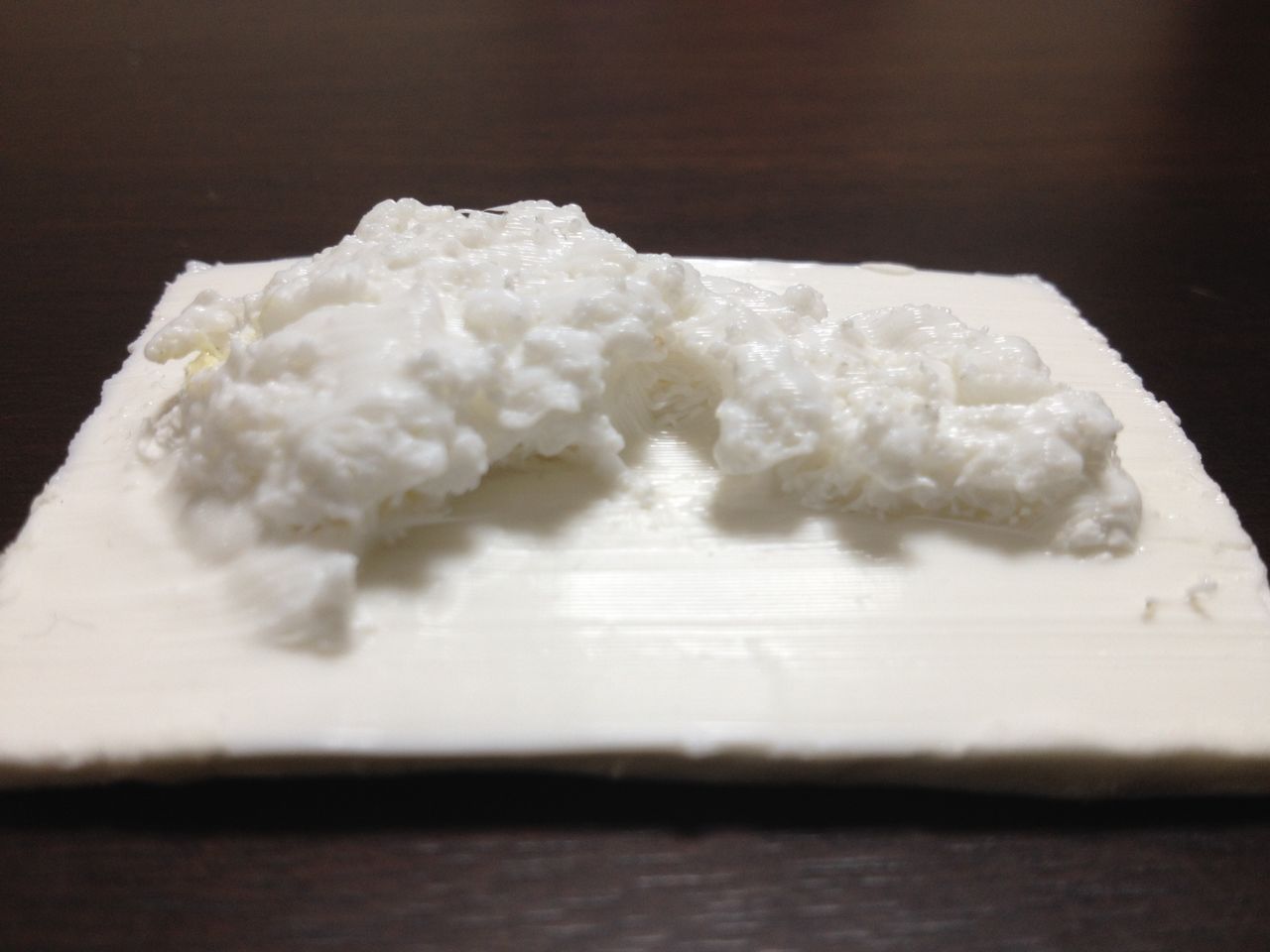

無事に出力完了〜
笄島の松も形成されている↓。
まぁ個人的にはOK、十分の造形結果だろう。
まぁ個人的にはOK、十分の造形結果だろう。
着色しても面白いのだろうが、センスが問われる…。
３Dプリンターの石膏出力サービスを利用するという手もあるが、
結構高くつきそうではある。
3Dプリンティングはさておき、
ピークハンティングならぬアイランドハンティングも
ありかも知れない。
上陸せずとも、ドローンでハントするというやり方もある。
松島の島々は小さいけれど、
地形図では読み切れないほどに個性的、興味はつきないところ。
(18:24)
2016年09月24日
島の3D_stlデータ作成の続き
3D Printメニューを選択するとMesh MIxerが起動する。
3D Printメニューを選択するとMesh MIxerが起動する。
（MyPC環境では、起動までにしばらく時間がかかる…。）
起動したならば、Repair、つまりデータを補修する。

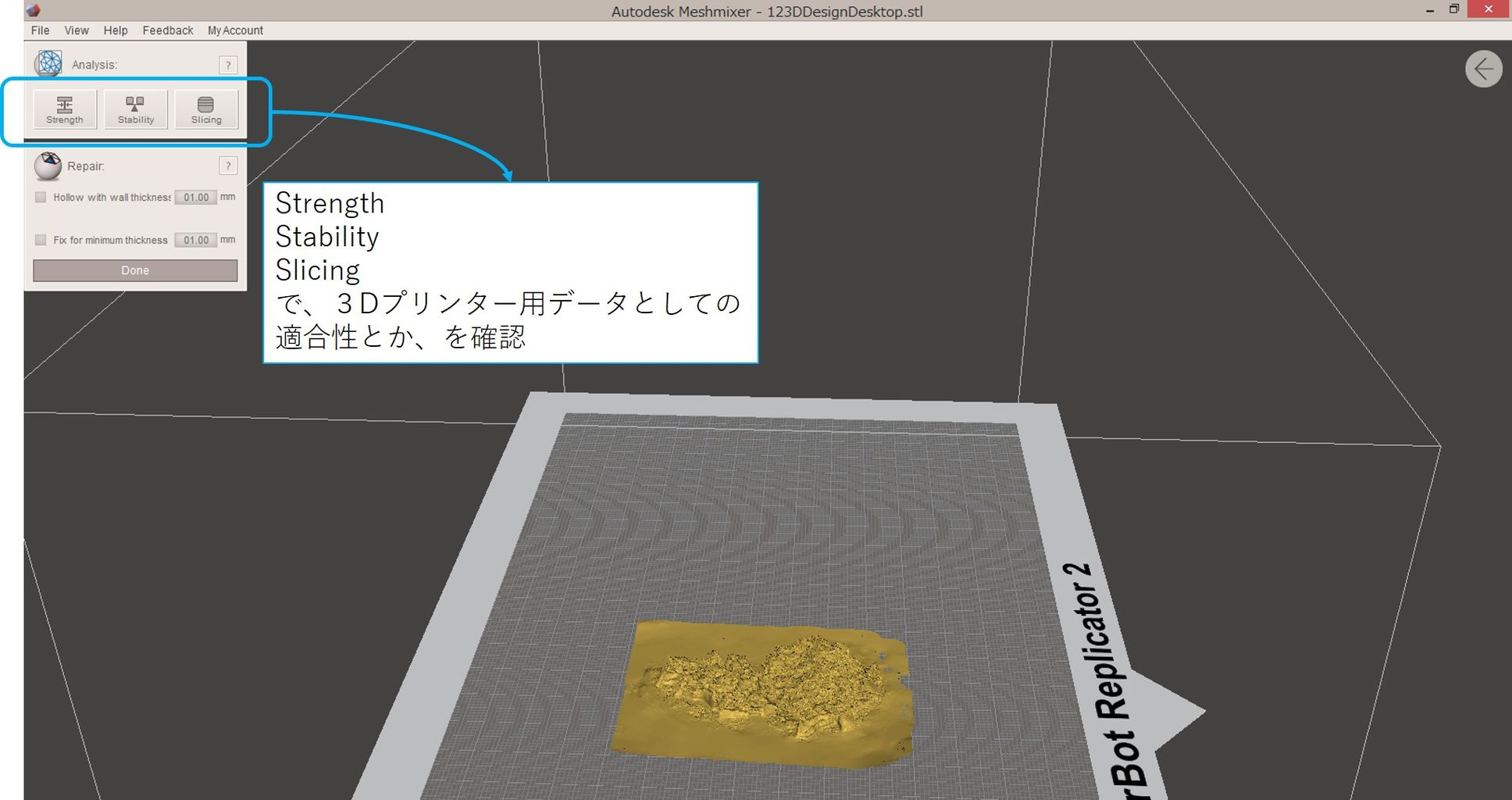

Strength,Stability,Slicingの３項目で3Dプリンター用
データとしての適合性とか、を確認する。
（詳しいことは良くわからないが気にしないでススム。）

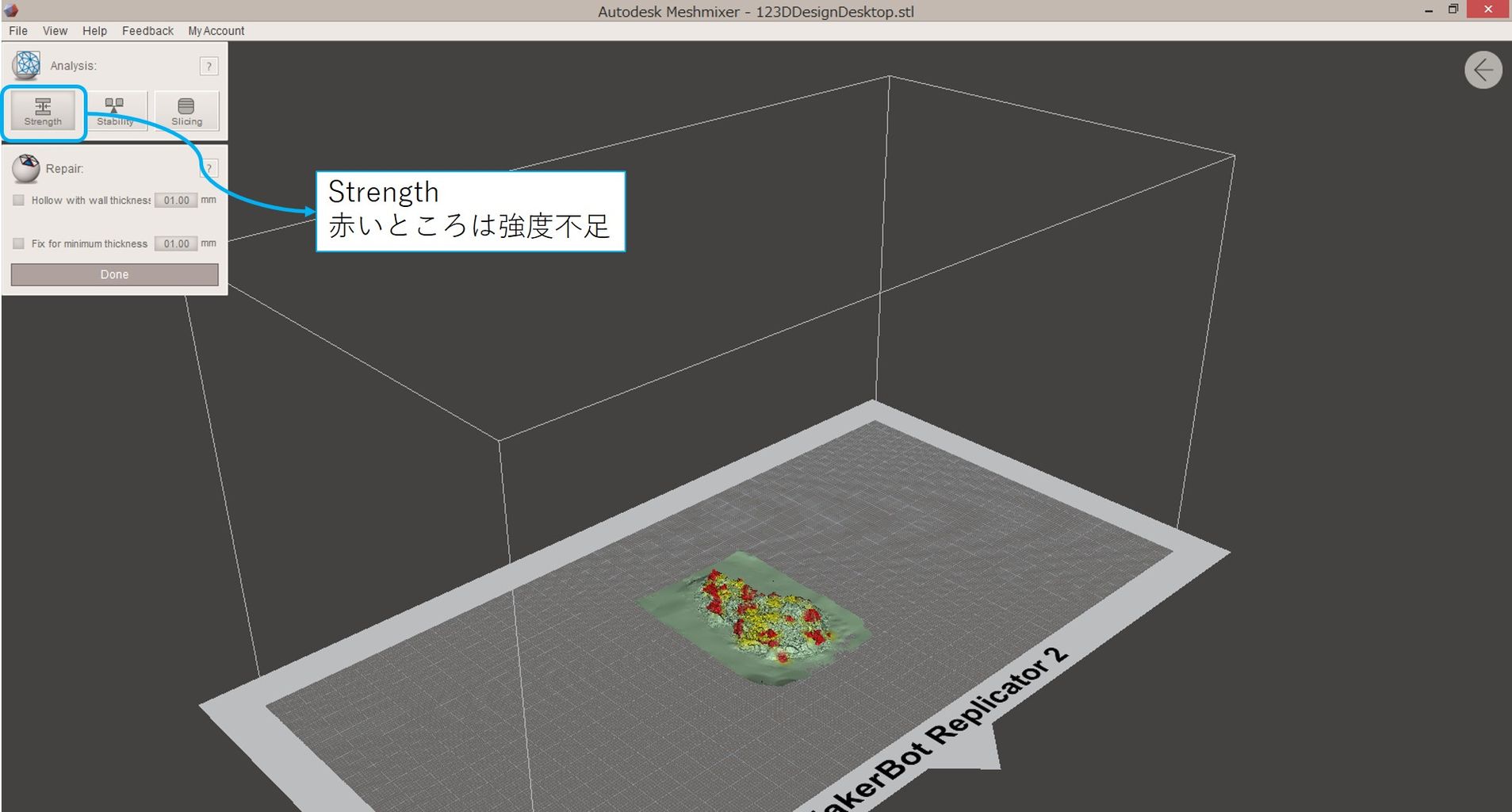

Strength
いわゆる強度なのだろう、赤い所は強度不足なようだ。

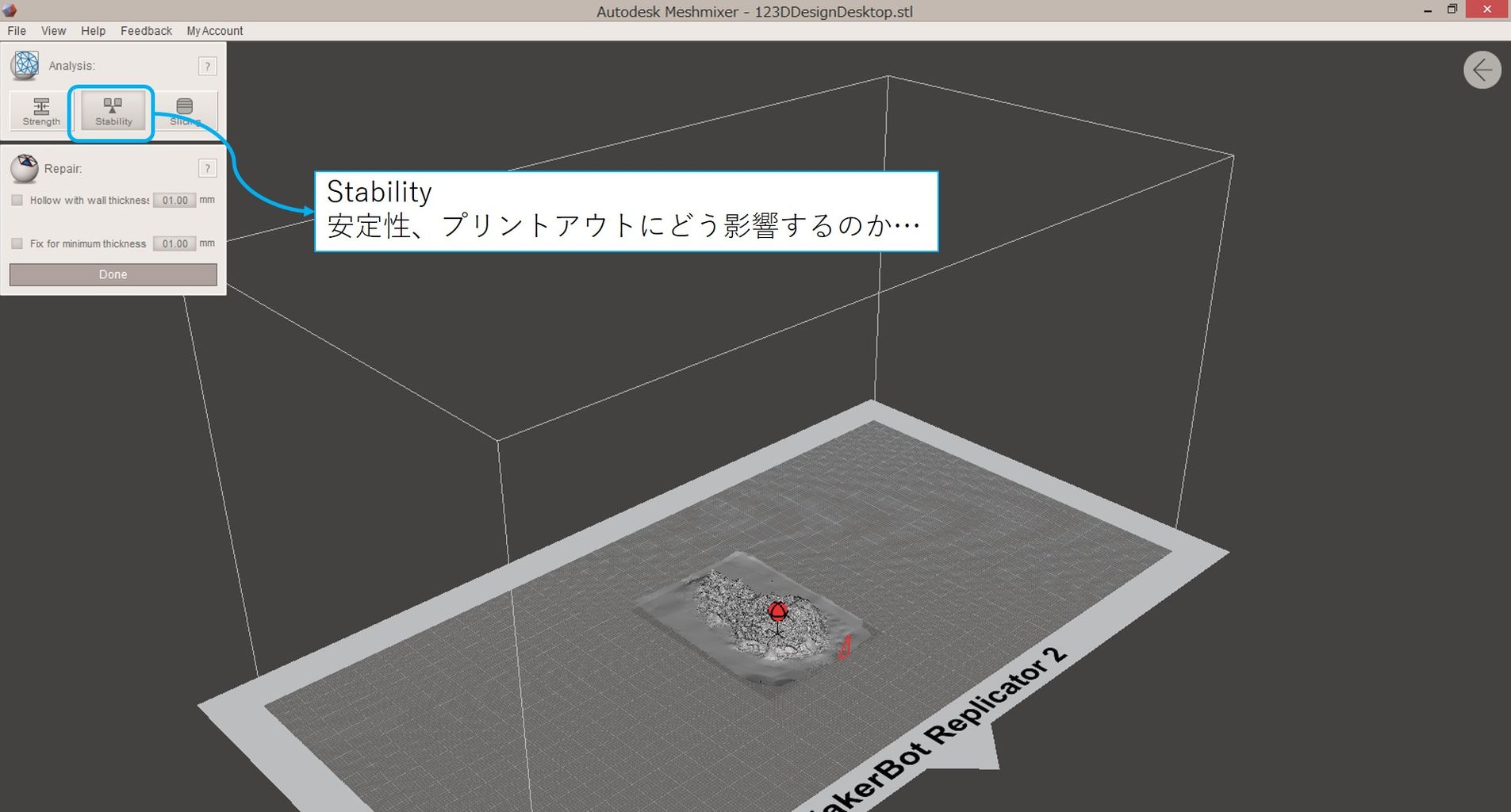

Stability
安定性、プリントアウトにどう影響するのか不明だが、
サポートの形成に影響するのか？

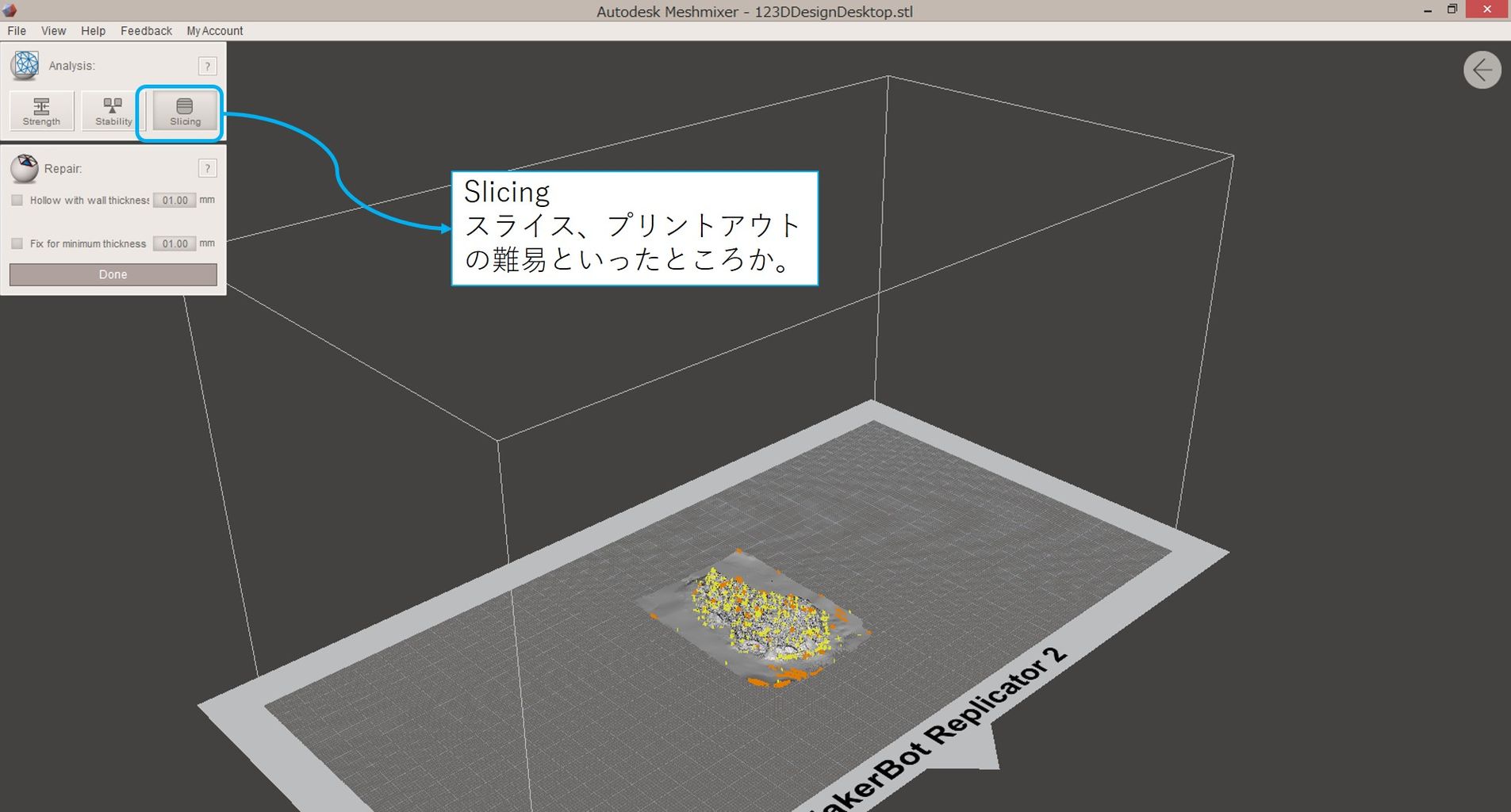

Slicing
スライス、断面…。
3Dプリンター用データの作成の難易に影響するのか？
いずれにせよ、データには問題がありそうである。
以上３点を確認したら（確認しなくても可）
データの補修にとりかかる。

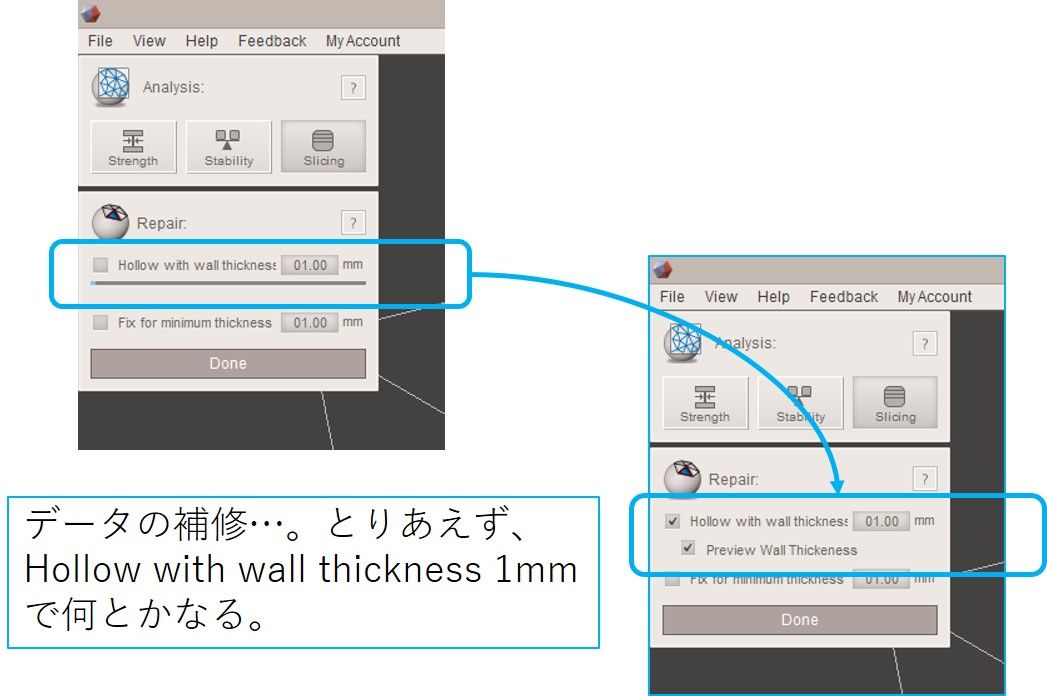

とりあえず、結論から言えば
Hollow with wall thickness 01.00mmで何とかなる。
Fix for minimum thicknessでもどうにかなるが、
細やかな造形にはHollow with wall thicknessの
方がいいようだ。
Mesh Mixerは、まだまだよくわからない。
参考にできる書籍が出てくればいいのだが、仕方なし。
引き続きドンマイ、
気にせずススメ。
補修間はブルーのラインで進捗状況を表示してくれる。
データにもよるが、結構時間がかかる。
補修が終わったらDoneをクリック
グリーンのチェックが入り、これでRepairは完了である。

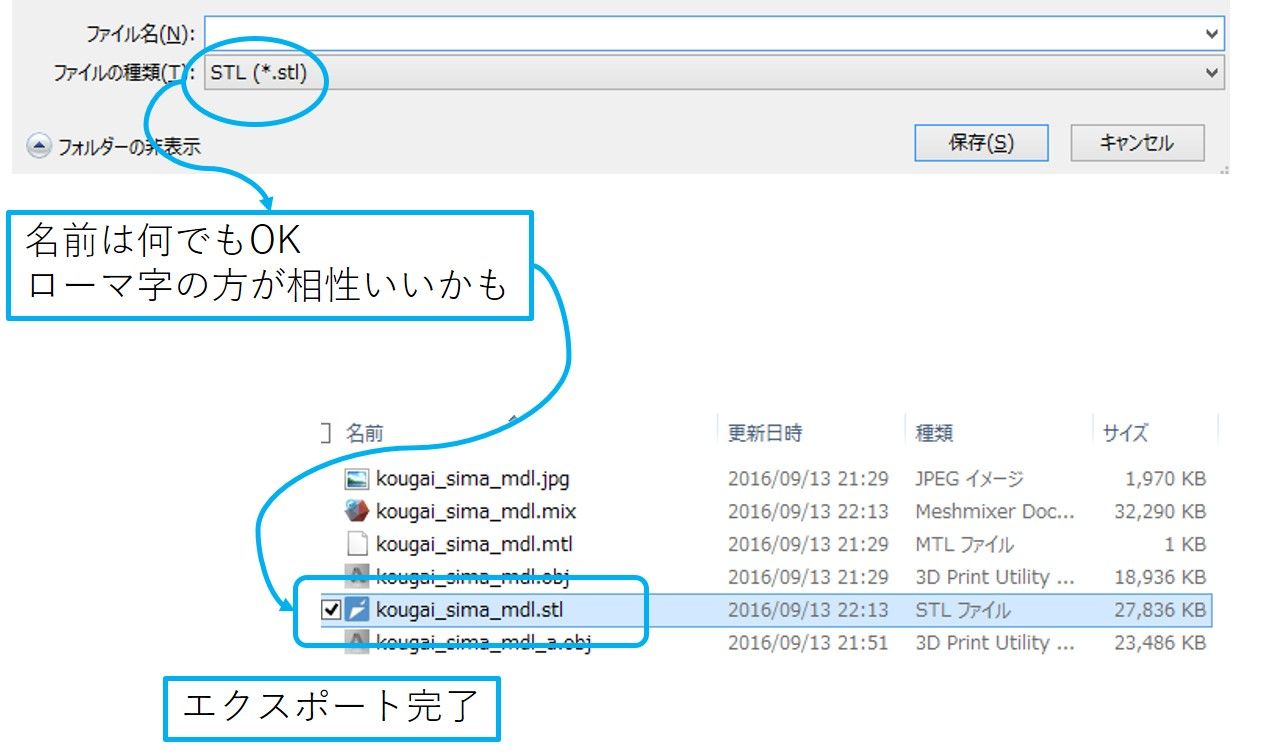

Exportボタンでようよう、Stlにエクスポートする。
ファイル名は何でもいいのだが、ローマ字名の方が
相性はいいようである。
保存ボタンでエクスポートも完了
stlにエクスポートが完了しても、まだまだである。
Stlとしてデータに問題がないかのチェックが必要である。
このチェックにはマテリアライズ社のMini Magicsというソフトを使用する。
インストール後に登録すれば無償で使用できる。
使用期限があるが、再登録しライセンスを取得すれば
続けて使用することができる。

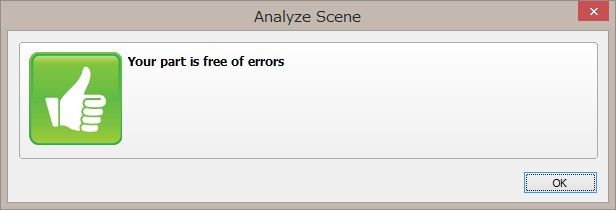

データに問題がなければ、「Your Parts is free of errors」の
表示が出る。これでようやくの一安心である。
エラーになるのはバッドエッジ（メッシュの反転？）や
複数Shellである。
トライ＆エラーになるが、PhotoScanで.Objにエクスポートする前に
余計な部分の削除「Edit → Gradual Selection」や
穴埋め「Tools → Mesh → Close Holes」を行えば、
エラーの確立は低くなるようである。
これが出るか！？
緊張の一瞬！？
次は、いよいよ（というか、ようやくというか）3Dプリントアウト へ
これが出るか！？
緊張の一瞬！？
次は、いよいよ（というか、ようやくというか）3Dプリントアウト へ
(17:59)
2016年09月18日
さて、島をまるごとスキャンする、の続きである。
123Dに.objデータをインポートする。
AUTODESKの123D DESIGNであるが、.objや.stlが扱えるようになり、
AUTODESKの123D DESIGNであるが、.objや.stlが扱えるようになり、
使い勝手は、かなり良くなった。
使用環境はそれぞれだと思うが、

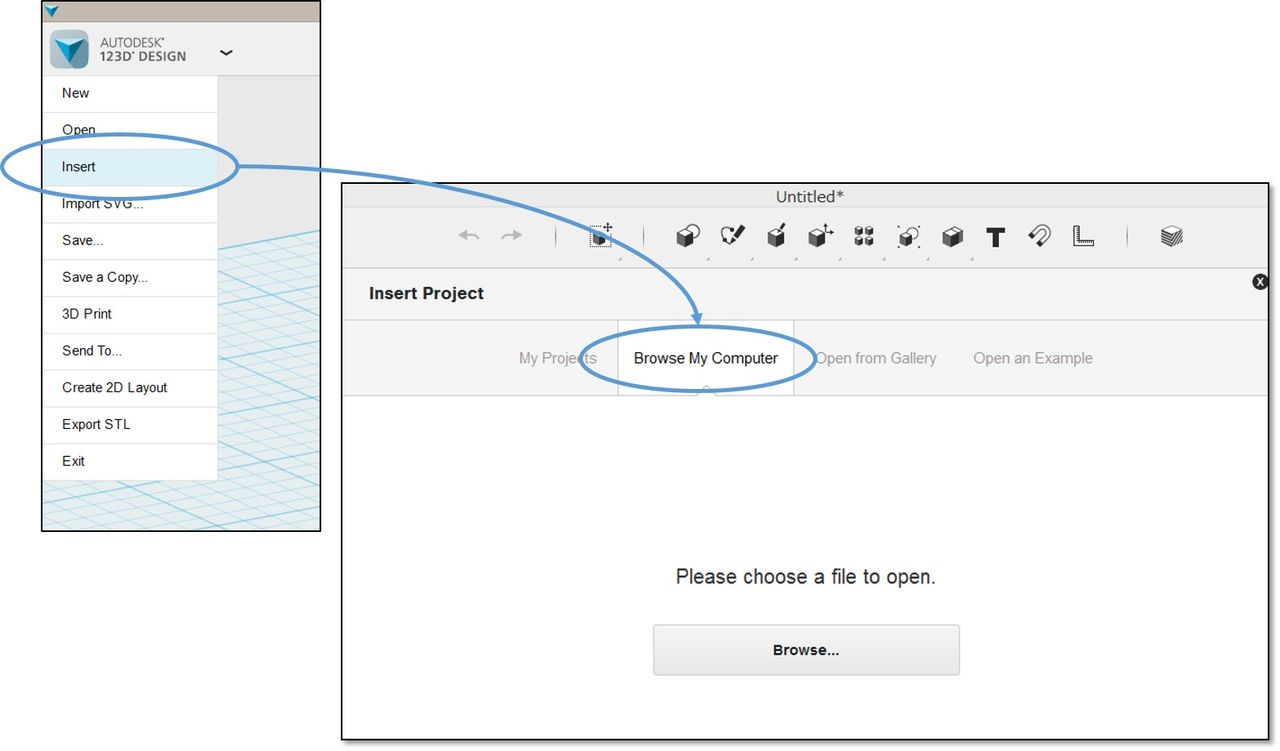

insertメニューから
使用環境はそれぞれだと思うが、
insertメニューから
My Computerをブラウズして
データを取り込む。
データを取り込む。

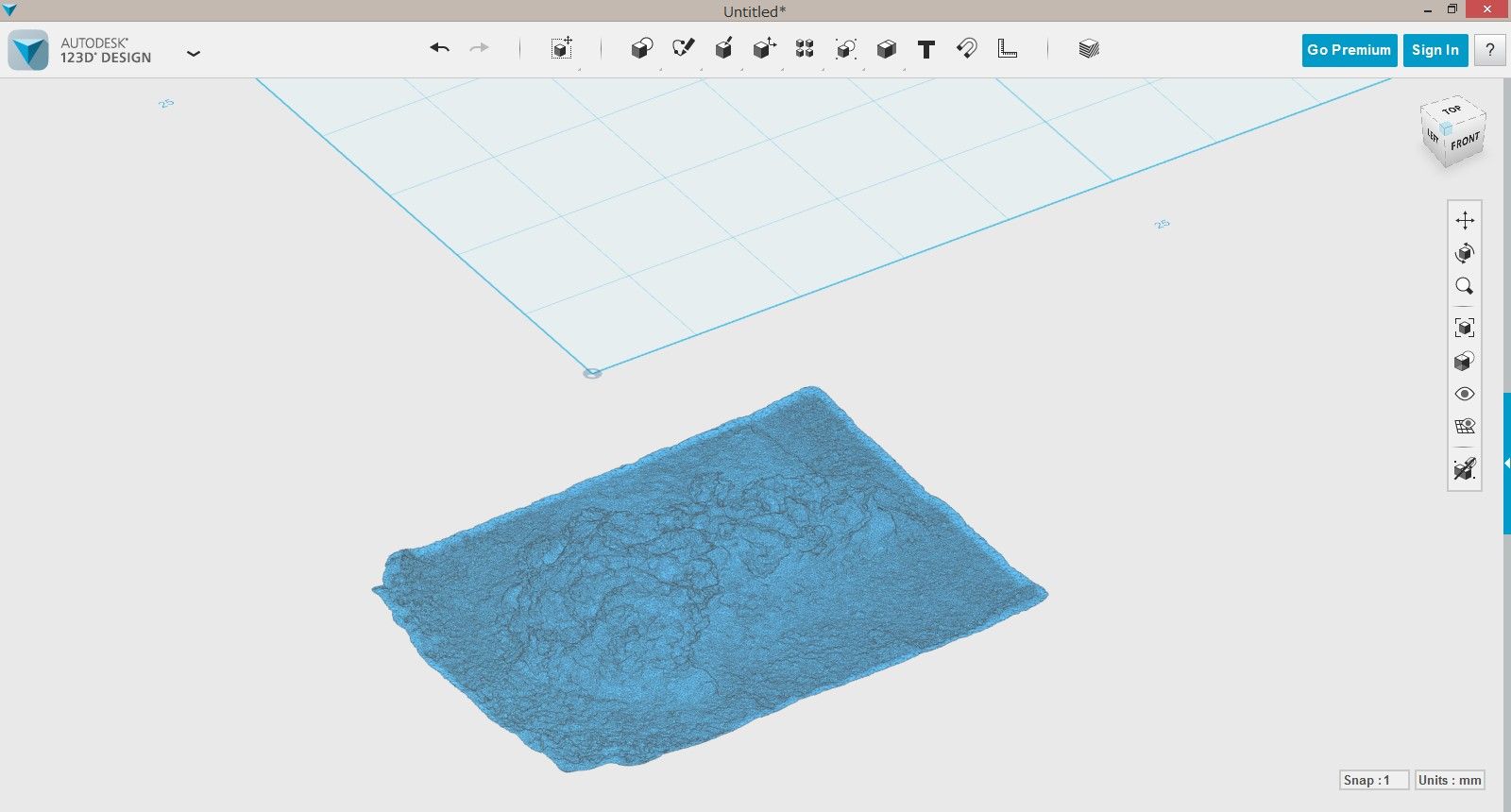

インポート結果はこちら

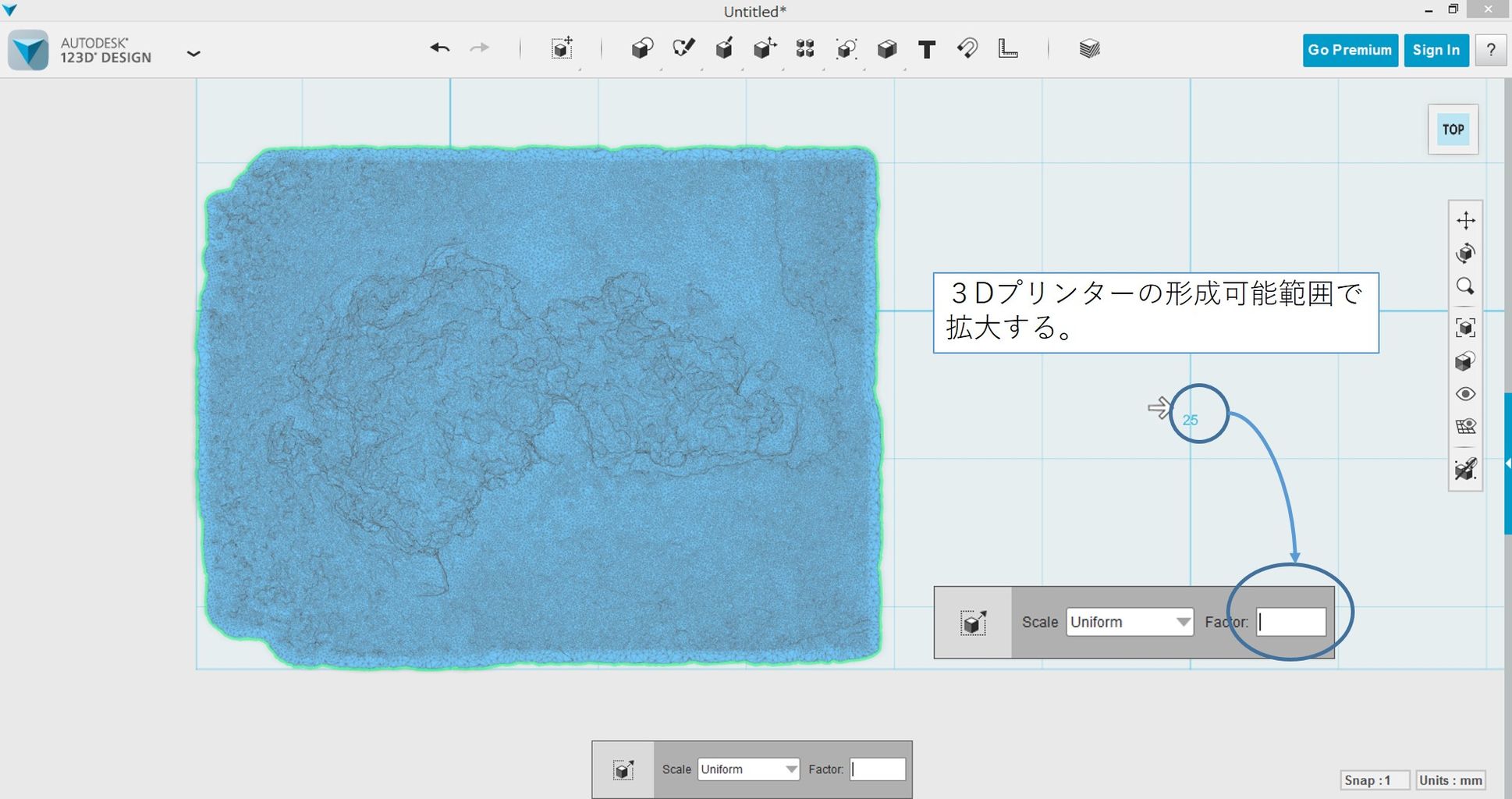

2.5X1Cm位の大きさでインポートされているので、
3Dプリンターの造形可能範囲内で拡大する。
Factorに適当な数値を
入力し調整する。
入力し調整する。

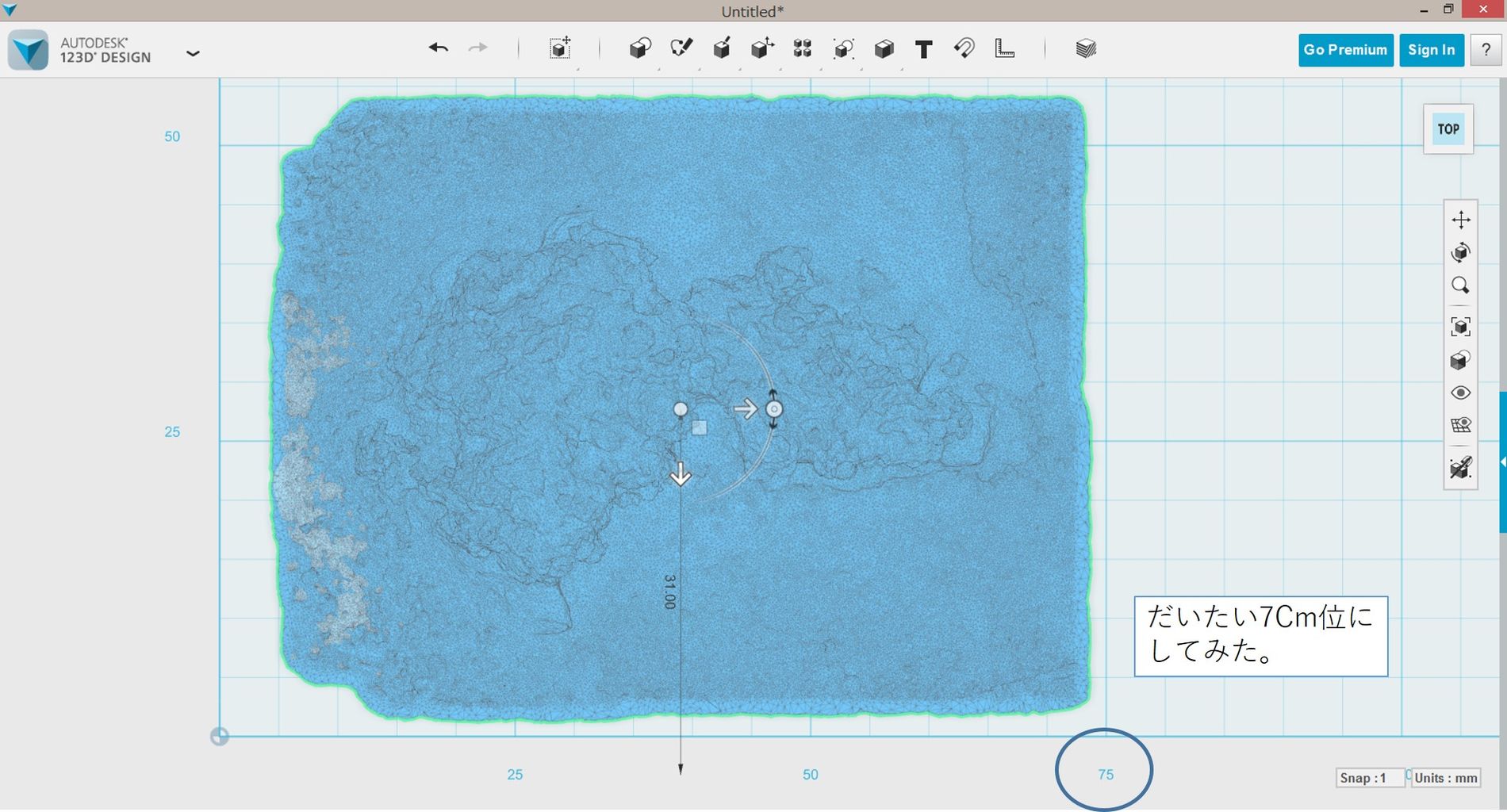

今回は7Cm程度の大きさで
出力するように拡大
大きさを整えたら、次は海面を整える。
波や太陽光の反射がある海面を平面としてMesh化するのは
PhotoScan上では、当然ながら難しく、どうしても
凸凹になる。これは仕方ないこととして、
Mesh Mixereで海面を整形する。
（多少の凸凹は3Dプリントアウト後に粘土等で整える
こともできるので、この作業は、やってもやらなくても、
どちらでも可。
また、四角形のデータを作成して、島のデータを
その中に沈める、つまり合体させるという方法もあるが、
島のメッシュ数が多すぎてうまいかない。）
また、四角形のデータを作成して、島のデータを
その中に沈める、つまり合体させるという方法もあるが、
島のメッシュ数が多すぎてうまいかない。）

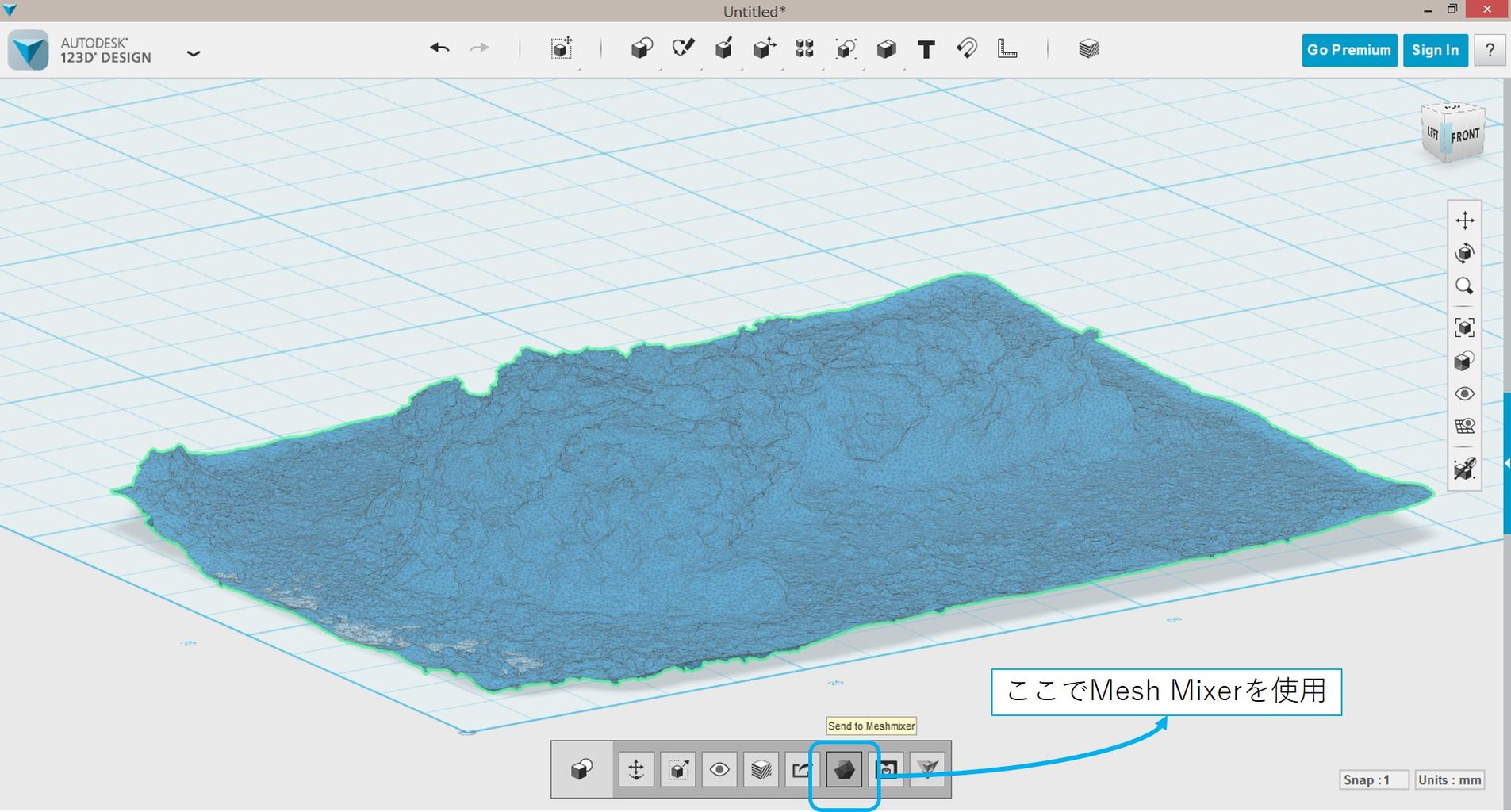

123D内のメニューボタンで
Mesh Mixerを起動する。
Mesh Mixerを起動する。

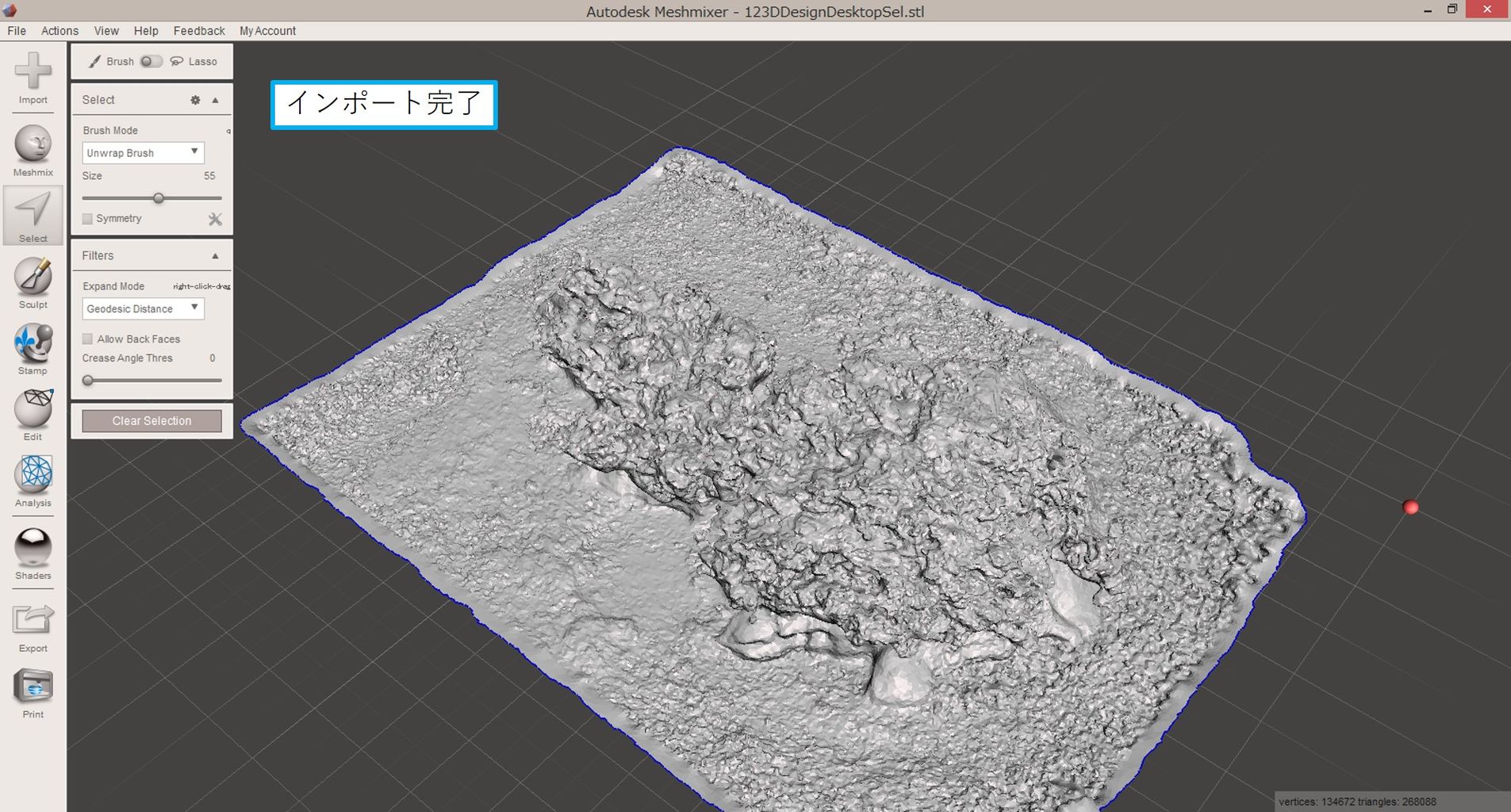

Mesh Mixerにインポート完了
海面は月面のよう…。

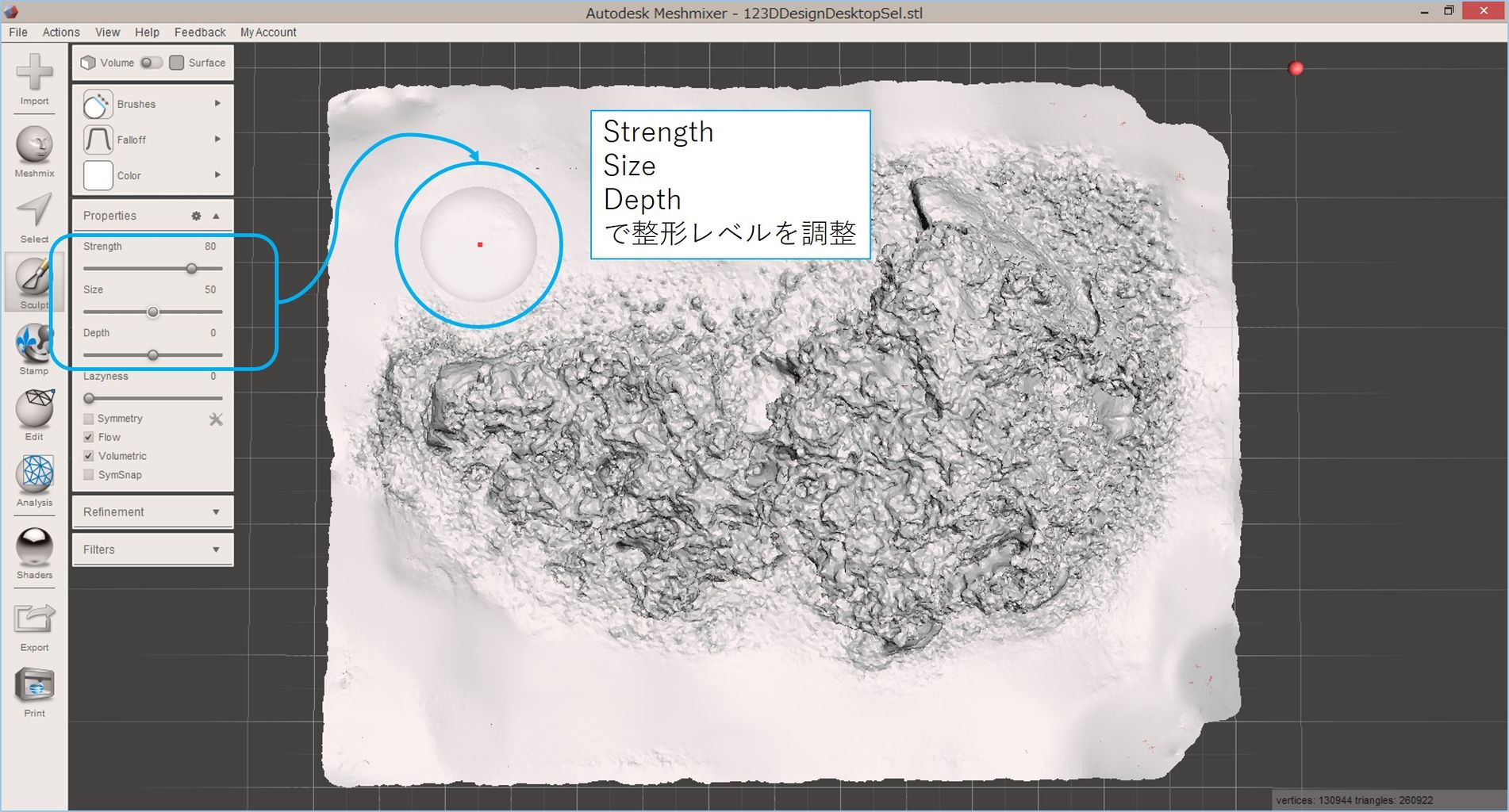

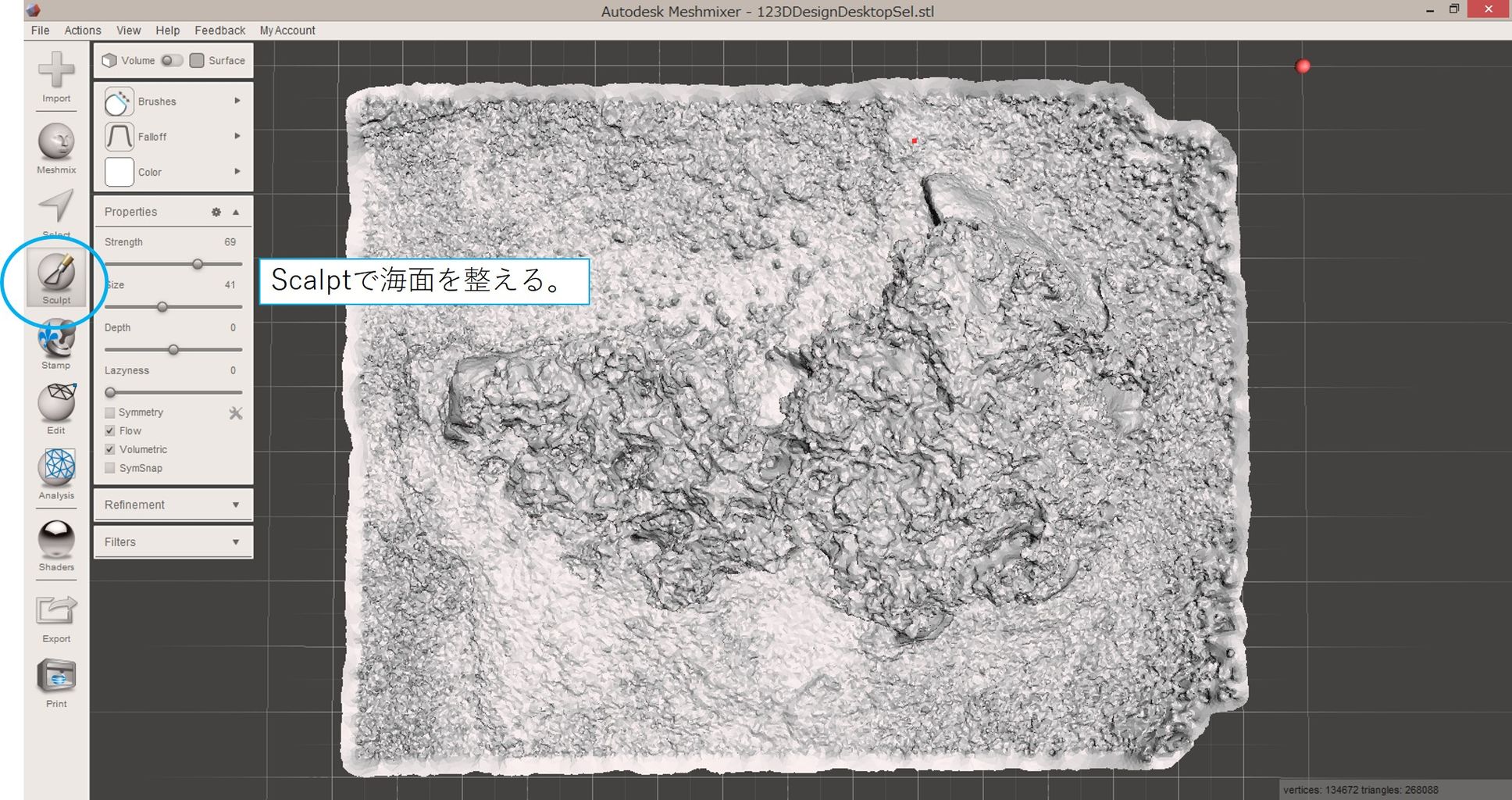

Scalptを使用して
海面を整える。
Scalptでは、強度やサイズ、深さのレベルを
選択することができる。
使いやすいレベルで整えていけばOK

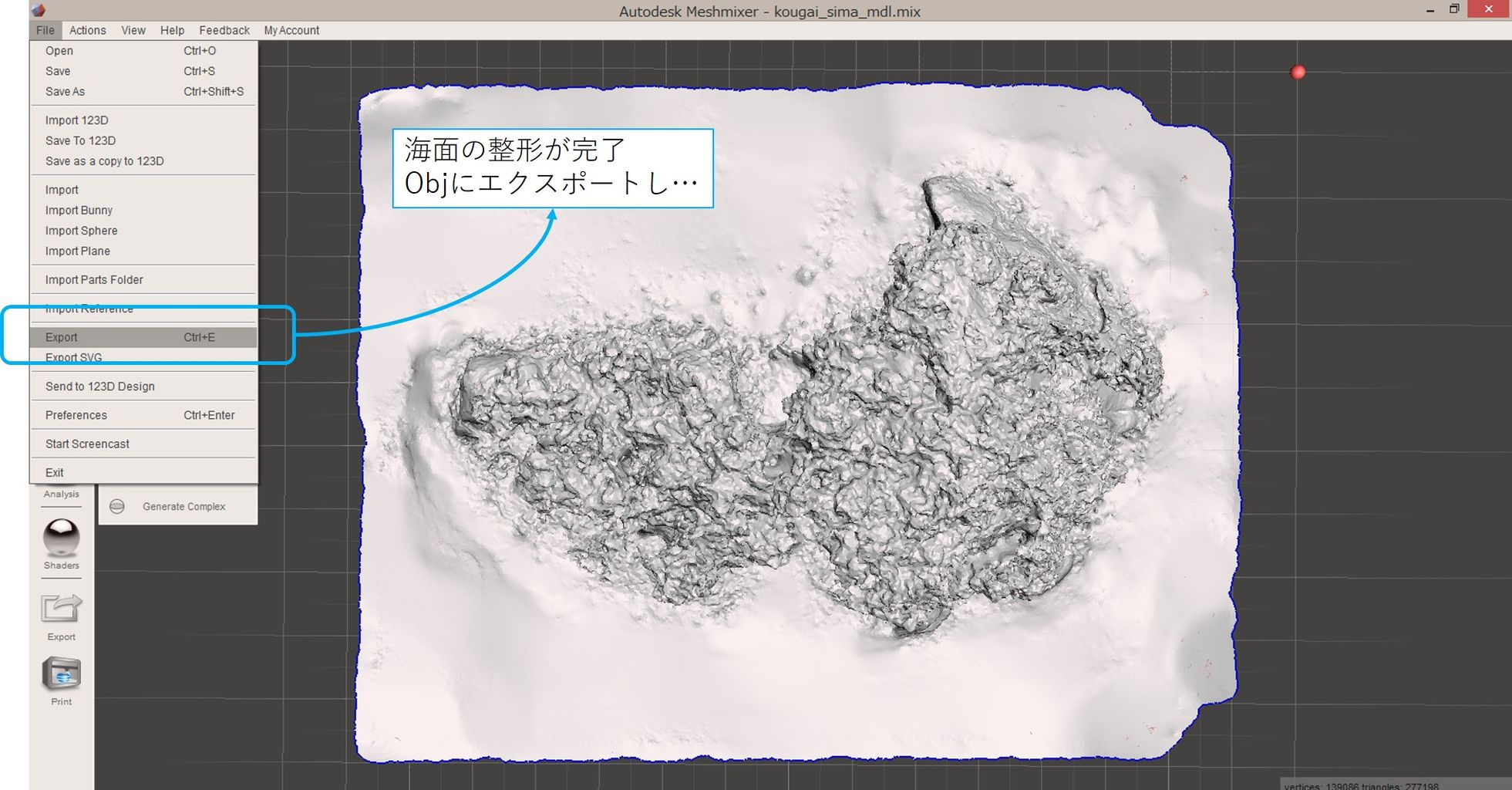

海面の整形が完了したら、ここで.Objにエクスポートし、
再度123Dにインポートする。
手順はこれまでと同様である。

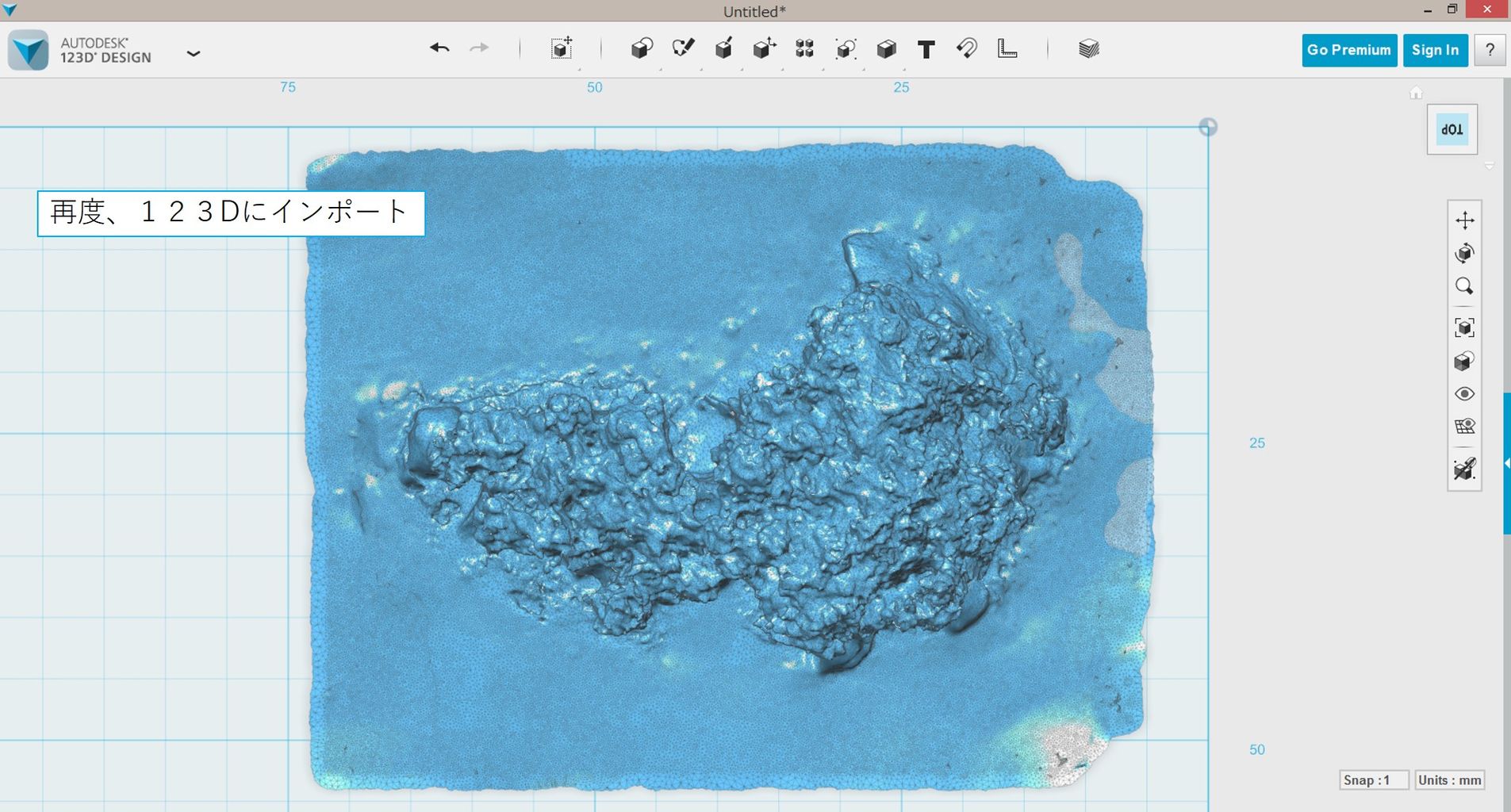

123Dにて再確認
海に浮かぶ島らしくなった。
確認が終わったところで、3D Printメニューを使用し、
今度は、3Dプリンター用データとして、整えて行く。
続く・・・。
(21:15)
2016年09月10日
次はスキャンした島の3Dプリントアウトである。
PhotoScanでは、.objのファイル形式にエクスポートできる。
このobjデータを123D DESIGNにインポートして.stlファイルを作成し、
3Dプリンターでプリントアウト（造形）する。
3Dプリンターでプリントアウト（造形）する。
まずは、.objへのエクスポート
「File」 → 「ExportModel」の流れで、
適当な名前を付けてファイル形式をWavwfrontOBJにして保存する。
この後、123D DESIGNへのインポートするのだが、
ローマ字のファイル名の方が相性がいいようである。
また、3Dモデル化をうまく行うにためには、
Objファイルへのエクスポート前に余計な造形部を削除して
Objectを一つにするとともに、データの穴を塞いでおく必要がある。

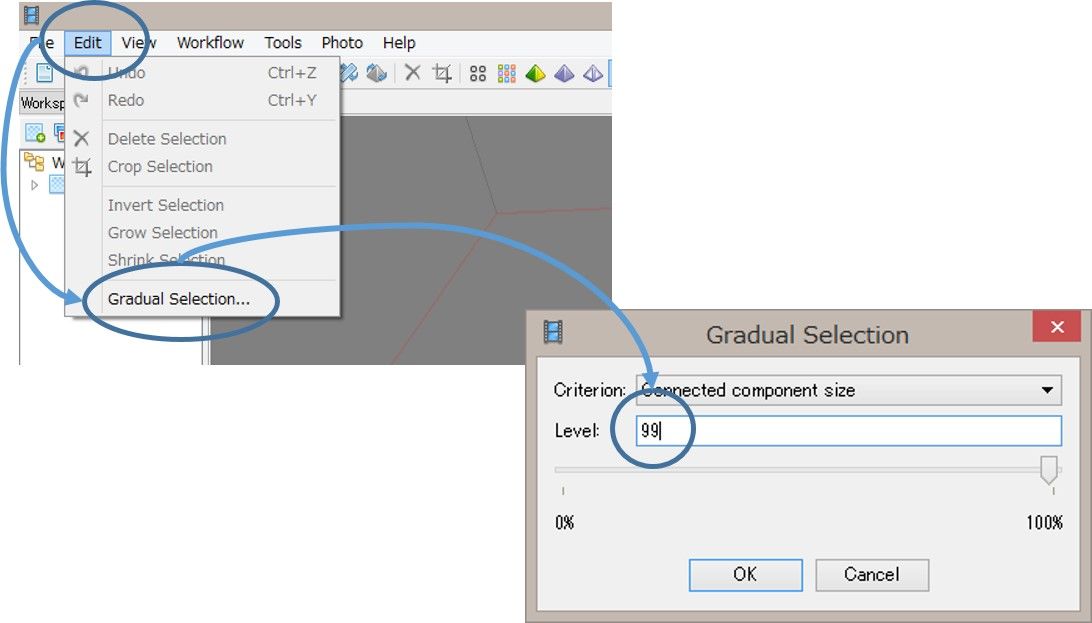

余計な部分を削除するには、「Graduuual Selection」を使用する。
「Edit」メニューから「Graduuual Selection」を選択。
Levelを99%に設定し、赤色で示された部分を削除すれば
大概はOKである。

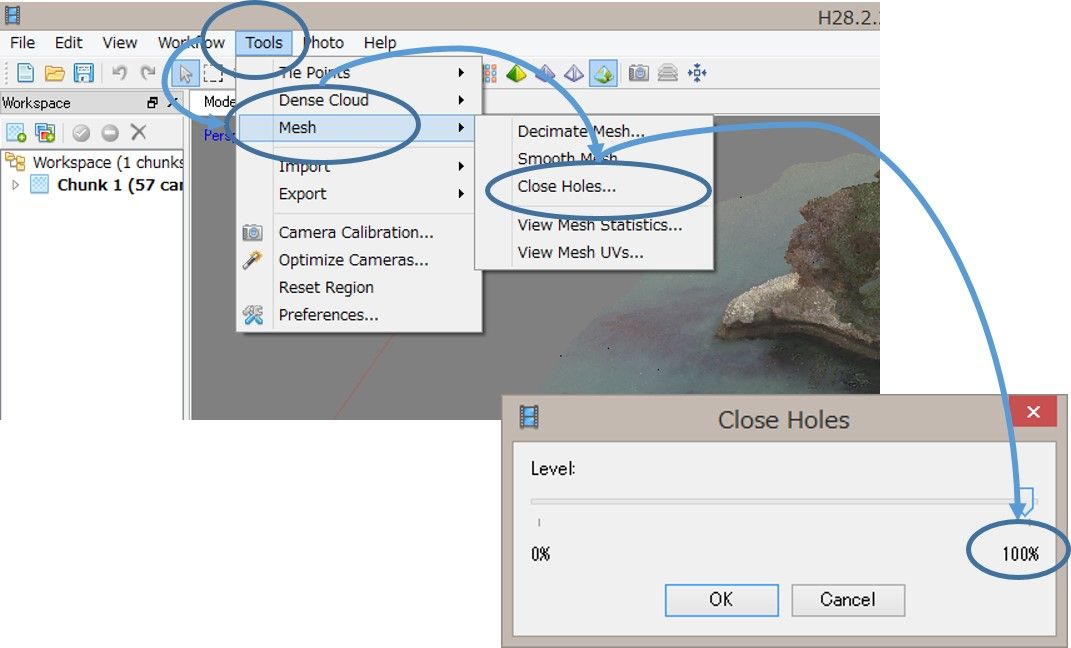

データの穴を塞ぐには、「Close Holes」を使用。
「Tools」メニューから「Mesh」「Close Holes」を選択する。
Leveiは100％である。
以上で、ほとんどの場合は問題ないのだが、

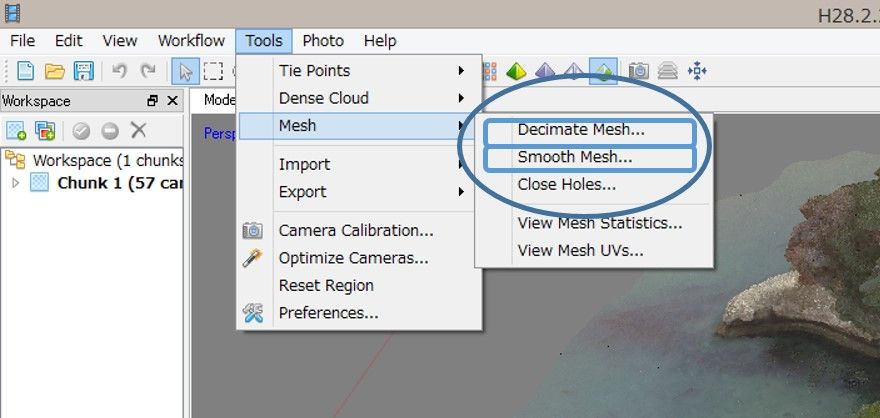

データが重くなるような場合は、同じく「Tools」メニューから
「Decimate Mesh」や「Smooth Mesh」を使用してデータの
大きさをを整える。
ここら辺は、PC環境にもよるので、試行錯誤になる。
ここら辺は、PC環境にもよるので、試行錯誤になる。
(18:54)
2016年09月04日
笄島、まぁ小さな島ではあるが、ちょっとしたひとつの地形地物を
まるごとスキャンできるのも、ドローン&SfM（PhotoScan等）の
魅力である。
まるごとスキャンできるのも、ドローン&SfM（PhotoScan等）の
魅力である。

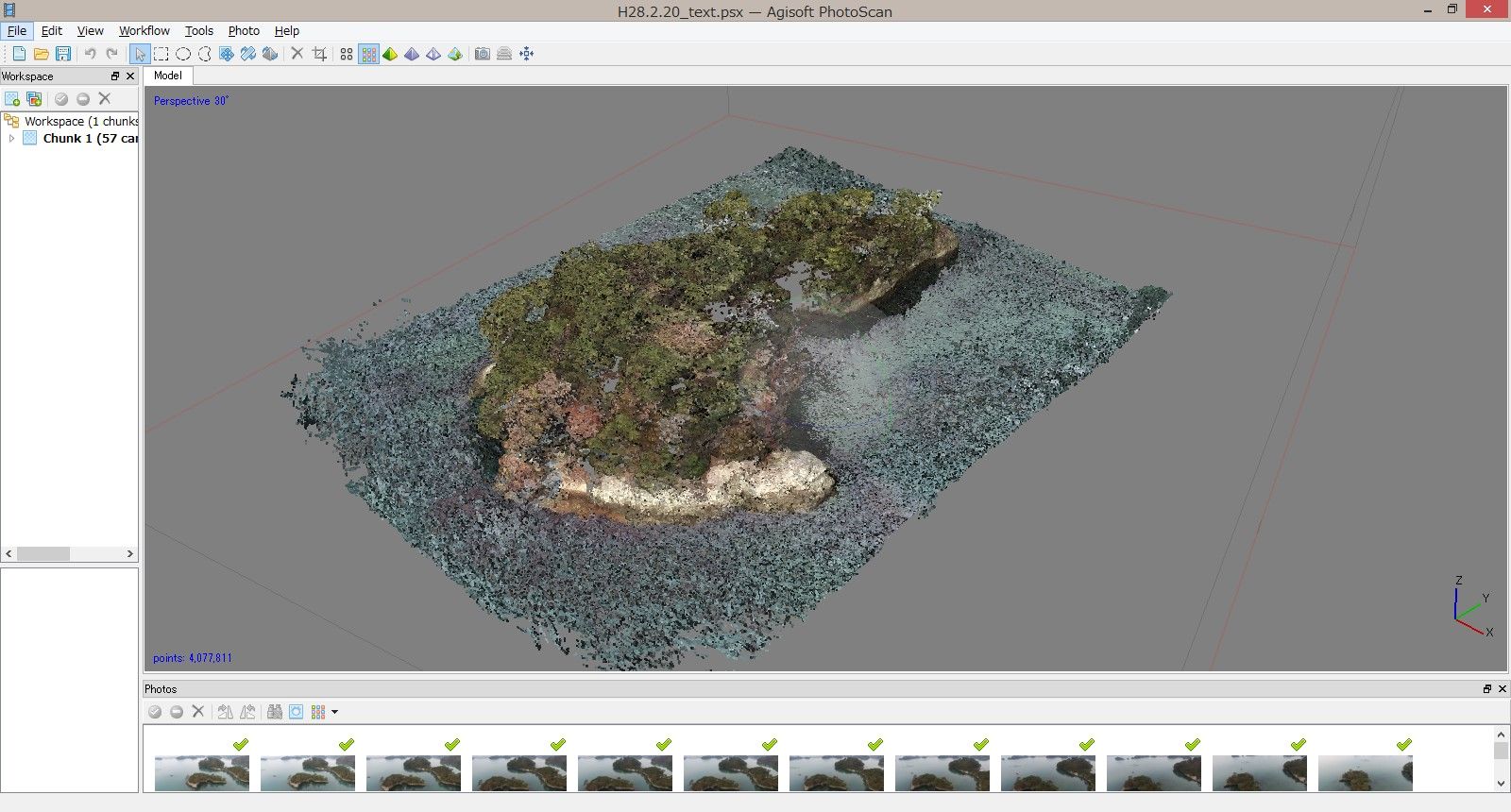

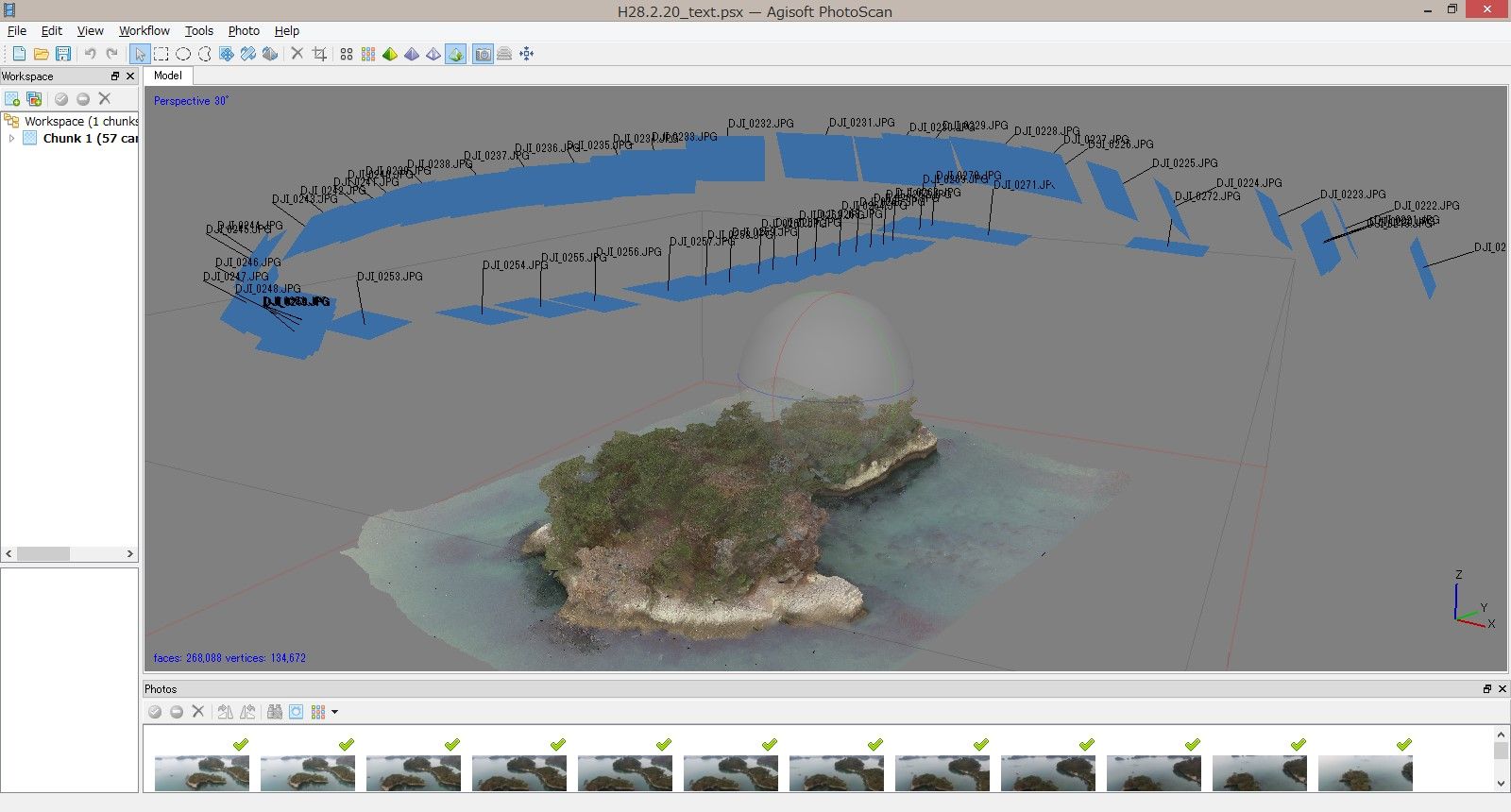

撮影した笄島の画像をPhotoScanで3D化してみる。
手順は、PhotoScanのWorkflowに従って
��Add Photos
��align Photos
��Build DEnse Cloud
��Build DEnse Cloud
��Builed Mesh
��Builde textureである。
それぞれの結果はこんな感じ。
今回使用した画像は５７枚
島の周囲の画像はしっかりとは撮影できていないし、
ドローンの飛行高度の関係から、サイドからの撮影は
十分ではないが、それなりに３D化はできたと考える。
それぞれの結果はこんな感じ。
��align Photos
��Build DEnse Cloud
��Builde texture
前回はオオルソ画像としてエクスポートしたが、
��Build DEnse Cloud
��Builde texture
前回はオオルソ画像としてエクスポートしたが、
今回は3DPDF化である。
(19:06)
